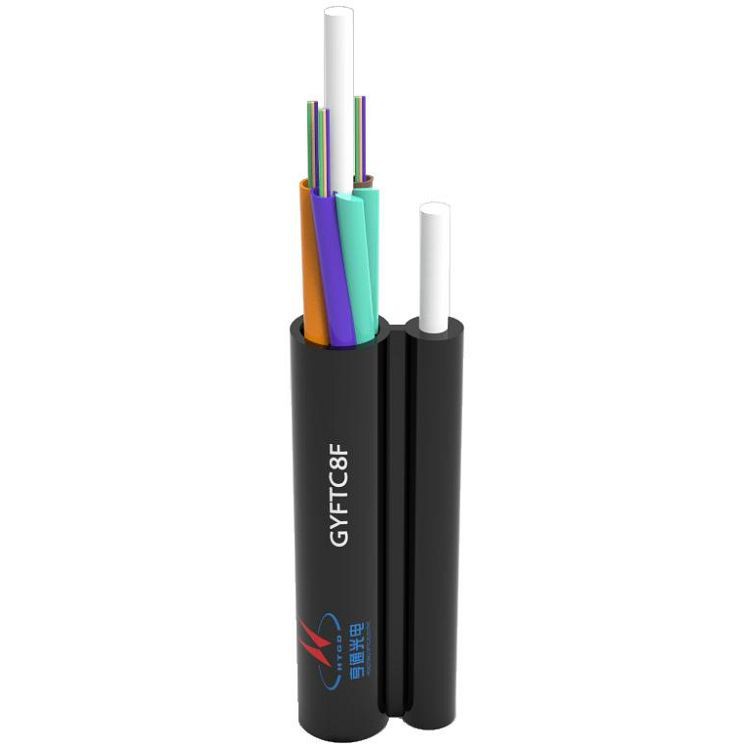

Aeral - Rasm -8 optik kabel (GYFTC8F)
Mahsulotni tanishtirish
Kabelda "Rasm {{{{{-8" uchta aniq tarkibiy qismlardan iborat: asosiy tana, almashtirish bo'yin va mustahkamlash.
Asosiy organ: yadro kam elastik naycha tuzilishini qabul qiladi. Optik tolalar va thikotropilg'i quyish moslamalari bilan to'ldirilgan tekis tekislangan naycha va tolali optik yadro sifatida xizmat qiladi.
Qo'g'lamdagi qatlamlar:
Fiberglas lentai ikkinchi darajali mustahkamlash sifatida yadroga o'ralgan.
Tashqi va atrof-muhitni muhofaza qilish uchun fiberglas lentasi uchun tashqi pecerglas lentasi ustiga ekstratur bo'ladi.
To'xtatib turish bo'yin **: Yuqori kuchsiz metall bo'lmagan mustahkamlovchi novda (FRP, tolali mustahkamlangan plastmassa) - vertikal asosiy tana bilan qoplangan. Ushbu FRP NANK asosiy yuklangan komponent sifatida ishlaydi, pardani havo inshootlari uchun o'zini o'zi qo'llab-quvvatlashga imkon beradi.

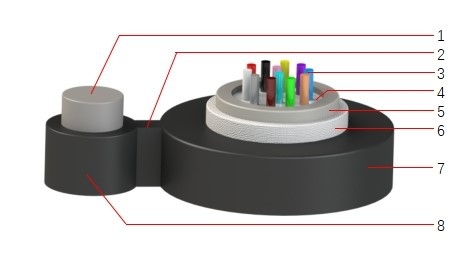

1- kuchi a'zosi
2- Internet
3- Optik tola
4- trom to'ldirish aralashmasi
5- bo'shashuv naychasi
6- yordamchi kuchaytiruvchi
7- Tashqi yopish
8- Tashqi yopish
Xususiyatlari
Bu kuch ustunlar yo'lini yotqizish va po'lat qanchaning o'rnatilishini olib tashlashi mumkin. O'z-o'zini qo'llab-quvvatlaydigan haddan tashqari optik tolali kabel bilan taqqoslaganda, to'liq xarajat 50% dan ko'prog'i kamayishi mumkin
Barcha o'rtacha metall bo'lmagan tuzilish, kuchli elektr eroziyasi va tabiiy muhitni chaqmoq urishi, yuqori darajada xavfsizlikning yuqori ko'rsatkichlari
Qurilish samaradorligi yuqori bo'lgan 100m fayl masofasida o'z-o'zini qo'llab-quvvatlaydigan xarajatlarni qo'llab-quvvatlaydi
Kichik tuzilish hajmi, engil vazn, qulay qurilish
Texnik xususiyatlari (GyFXTC8F)
|
Tola samara |
Min.bend radius (mm) |
Kabel diametri (mm) |
Kabelning og'irligi (Kg / km) |
Mustahkamlik chegarasi Uzoq / qisqa muddat (n) |
Maydalamoq Uzoq / qisqa muddat (N / 100mm) |
|
|
O'rnatish paytida |
O'rnatishdan keyin |
|||||
|
2~12 |
25D |
12.5D |
6.7×13.9 |
76 |
300/1000 |
300/1000 |
Tolalarni uzatishning bajarilishi
|
Optika tolasi (db / km) |
62.5U (850nm / 1300 kub) |
50um (850nm / 1300 kub) |
G.652 (1310nm / 1550nm) |
G.655 (1550nm / 1625nm) |
|
Maksni ta'kidlash |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Oddiy qiymat |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
2. Yuqoridagi parametrlar odatiy qiymat;
3. Kabel xususiyatlari mijozning talabiga binoan ishlab chiqilishi mumkin.
• Qishloq joylari, tog'li hududlar, shahar atrofilar va resurslar tanqis bo'lgan boshqa joylar
• Standart uzunligi: 2, {1}} m; Boshqa uzunliklarda ham mavjud.
• Kabellar yog'och barabanlarga qadoqlangan, shuningdek mijozlarga qo'yiladigan talablarga asoslanishi mumkin.
Gytsc8f
Optik kabel -8 Cascale-sektsion profil profilini aniqlaydi va uchta aniq tarkibiy qismni o'z ichiga oladi: asosiy tana, Mayubiylar bo'limiga va mustahkamlash a'zosi.
Asosiy tanada kabel yadro tortilgan naychani tortadi. Metall bo'lmagan kuchga ega bo'lmagan a'zo (FRP) atrofida markazlashtirilgan, bir nechta PBT naychalari konsentratsional jihatdan juda ko'p. Har bir naychada Himoyalash uchun jelga kirib ketgan optik tolalarni o'z ichiga oladi. Butun yadrolar to'plami suv blokirovka birikmasi bilan o'ramlanadi va ekstrudedlangan pe (polietilen) tashqi ko'ylagi bilan bezatiladi.
Xususan, yuqori kuchli simlar qatlami a'zosi Messenger bo'limidagi asosiy tanaga vertikal ravishda parallel ravishda ishlaydi. Ushbu ikki komponent dizayni shamollarni o'rnatishning mexanik yordamini ta'minlaydi, qutb yoki minoralar orasida to'xtatilganda strukturaviy yaxlitlikni saqlab qolish uchun kabelni yaratadi. Kabel elektr uzatish va chaqmoqli dizaynni ta'minlaydigan barcha dielektsion indikator (to'liq metall bo'lmagan dizayn), yuqori kuchlanishli koridorlarda (500 kVt elektr uzatish liniyalarida) va engil eMi qarshiligi bilan ishonchli ko'rsatkichlarni ta'minlaydi.

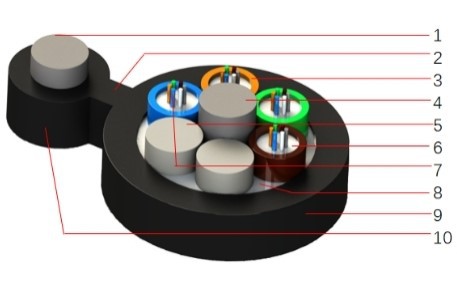

1- kuchi a'zosi
2- Internet
3- bo'shashuv naychasi
4- kuchi a'zosi
5- plomba tayog'i
6- trom to'ldirish aralashmasi
7- Optik tola
8- kabel to'ldirish aralashmasi
9- Tashqi yopish
10- Tashqi yopish
Xususiyatlari
Bu kuch ustunlar yo'lini yotqizish va po'lat qanchaning o'rnatilishini olib tashlashi mumkin. O'z-o'zini qo'llab-quvvatlaydigan haddan tashqari optik tolali kabel bilan taqqoslaganda, to'liq xarajat 50% dan ko'prog'i kamayishi mumkin
Barcha o'rtacha metall bo'lmagan tuzilish, kuchli elektr eroziyasi va tabiiy muhitni chaqmoq urishi, yuqori darajada xavfsizlikning yuqori ko'rsatkichlari
Qurilish samaradorligi yuqori bo'lgan 100m fayl masofasida o'z-o'zini qo'llab-quvvatlaydigan xarajatlarni qo'llab-quvvatlaydi
Bo'shashgan qatlamli qatlamni burish instantsiyasi, kabel yadro tuzilishi yanada barqaror, yuqori haroratli yaxshilanish
Texnik xususiyatlari (GYTTC8F)
|
Tola samara |
Min.bend radius (mm) |
Kabel diametri (mm) |
Kabelning og'irligi (Kg / km) |
Mustahkamlik chegarasi Uzoq / qisqa muddat (n) |
Maydalamoq Uzoq / qisqa muddat (N / 100mm) |
|
|
O'rnatish paytida |
O'rnatishdan keyin |
|||||
|
2~36 |
25D |
12.5D |
9.6×16.8 |
126 |
600/1500 |
300/1000 |
|
38~72 |
25D |
12.5D |
10.8×18 |
150 |
600/1500 |
300/1000 |
Tolalarni uzatishning bajarilishi
|
Optika tolasi (db / km) |
62.5U (850nm / 1300 kub) |
50um (850nm / 1300 kub) |
G.652 (1310nm / 1550nm) |
G.655 (1550nm / 1625nm) |
|
Maksni ta'kidlash |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Oddiy qiymat |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
2. Yuqoridagi parametrlar odatiy qiymat;
3. Kabel xususiyatlari mijozning talabiga binoan ishlab chiqilishi mumkin.
• Qishloq joylari, tog'li hududlar, shahar atrofilar va resurslar tanqis bo'lgan boshqa joylar
• Standart uzunligi: 2, {1}} m; Boshqa uzunliklarda ham mavjud.
• Kabellar yog'och barabanlarga qadoqlangan, shuningdek mijozlarga qo'yiladigan talablarga asoslanishi mumkin.
