Yupqa{0}}plyonkali litiy niobat (TFLN) endi optik transmitterda haqiqiy ish qilmoqda. Qadoqlangan TFLN modulyatorlari jo‘natilmoqda, har bir bo‘lakda-400G- namoyishlar qayd etilgan va to‘liq 3,2 Tbps tajriba havolasi chop etilgan. Ushbu taraqqiyot tolali zavodga ega bo'lgan har bir kishi uchun amaliy savol tug'diradi:3.2T kabelni o'zgartirish kerakligini anglatadimi?
- "TFLN tolasi" degan narsa yo'q.TFLN modulyator materialidir. TFLN uzatuvchisi yorug'likni oddiy bir rejimli tolaga- chiqaradi.
- To'liq, o'zaro ishlaydigan 3.2T ulanadigan modullar hali sotib olinadigan tovar emas.Komponentlar va mos yozuvlar dizaynlari mavjud; tugallangan IEEE standarti bunday qilmaydi.
- O'rnatilgan OS2 tolasi ko'pincha qayta ishlatilishi mumkin-, lekin bu modul interfeysi spetsifikatsiyasi, ulagichlar soni va kanal yo‘qotilishi bilan belgilanadi, faqat “OS2” yorlig‘i bilan emas.
- DR8 va FR8 ga qarshi sizning kabel qaroringizni boshqaradi, silikon fotonikiga nisbatan TFLN emas. Modulyator moddasi passiv o'simlikka deyarli tegmaydi.
2026-yilda 3.2T aslida turgan joy
3.2T haqidagi ko'pchilik chalkashliklar etuklikning turli bosqichlarida bo'lgan texnologiya qatlamlarini aralashtirishdan kelib chiqadi.
| Qatlam | Status | Dalillar turi |
|---|---|---|
| TFLN modulyatorlari va PIC | Savdoda mavjud | Ishlab chiqaruvchining spetsifikatsiyasi |
| 400G-har bir-boʻlak qurilmasi namoyishi | Namoyish qilingan | Kompaniyaning namoyishi / konferentsiya qog'ozi |
| 1.6T TFLN mos yozuvlar qabul qiluvchi konstruktsiyalari | Namoyish qilingan | Ishlab chiqaruvchi e'lon |
| Sof 3,2 Tbit/s sakkiz-bo‘lakli uzatish | Laboratoriyada namoyish etilgan | Konferensiya maʼruzasini-soʻnggi muddatga eʼlon qiling |
| Bir-biriga mos keladigan, hajmi 3,2T ulanadigan modullar | Erta / hali bozor emas | Standart va etkazib berish mahsulotining yo'qligi |
| IEEE 3.2T Ethernet standarti | To'liq emas | O'quv guruhi 2026 yil mart oyida tuzilgan |
Oxirgi qator har qanday mahsulot e'lonidan ko'ra muhimroqdir. 2026 yil 13 martda IEEE 802.3 ishchi guruhi nizomni tuzdiHar bir chiziqli signalizatsiya o'quv guruhi uchun 400 Gb/staxminan 500 metrgacha boʻlgan elektr oʻzaro bogʻlanishlari va bir{0}}rejimli optik oʻzaro bogʻlanishlarni oʻz ichiga olgan loyihani avtorizatsiya qilish soʻrovini ishlab chiqish. O'quv guruhi loyiha uchun ishni yozadi; u PHYni nashr etmaydi. TheEthernet Alliancening o'z sharhiharakatni qasddan qamrovi-cheklangan deb ta'riflaydi, shuning uchun birinchi navbatda eng yuqori-bosimli AI ilovalariga murojaat qilish mumkin.
Shunday qilib, yo‘l xaritasi slaydida 3.2T 400G ning sakkiz qatori sifatida ko‘rsatilganda, uni bugungi kunda tender hujjatida ko‘rsatishingiz mumkin bo‘lgan tayyor interfeys sifatida emas - kuchli sanoat tezligiga ega arxitektura kutilishi sifatida o‘qing.

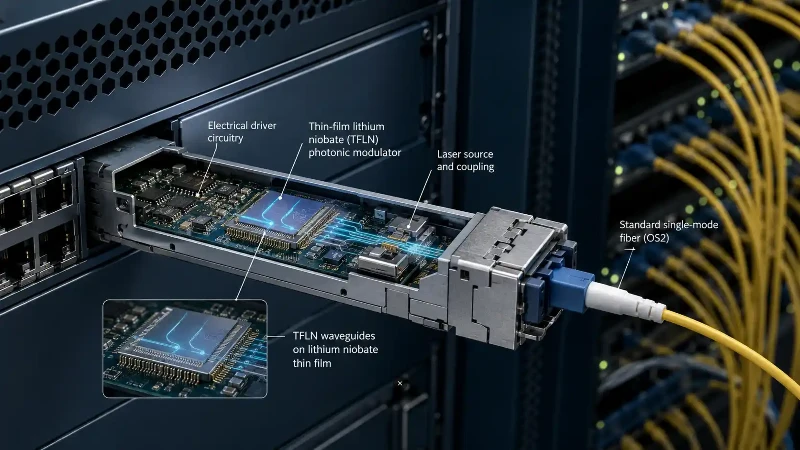

TFLN nima va u nima emas
Litiy niobat kuchli elektro{0}}optik effekti, kam yoʻqotish va mukammal modulyatsiya chiziqliligi uchun oʻnlab yillar davomida optik aloqada qoʻllanilgan. Cheklov har doim jismoniy o'lchamda edi: ommaviy lityum niobat modulyatorlari zich ulanadigan qabul qiluvchilar uchun juda katta.
TFLN juda yupqa litiy{0}}niobat qatlamini boshqa substratga - odatda kremniy yoki kremniy dioksidi - bilan bog'laydi, shuning uchun yorug'lik qattiq naqshli to'lqin o'tkazgichlarda cheklanishi mumkin. Natijada elektro-optik harakatni saqlaydigan va katta qismini yo‘qotadigan fotonik integral sxema hosil bo‘ladi. Amalda u yuqori elektro{6}}optik tarmoqli kengligi, past haydovchi kuchlanish, yuqori chiziqlilik va intensivlik modulyatsiyasi va kogerent formatlarni qo'llab-quvvatlaydi.
Nima u sotib olmaydi, tola tomonida hech narsa emas. TFLN transmitter ichida joylashgan. Moduldan chiqadigan fotonlar boshqa O{2}}tarmoqli transmitterlar ishlab chiqaradigan bir xil fotonlardir va ular bir xil bo‘ylab harakatlanadi.G.652.D bir-rejimli tolasiz allaqachon o'rnatgansiz. Bu chegarani aniq saqlang va "TFLN mening kabelimni o'zgartiradimi" degan savollarning aksariyati o'z-o'zidan javob beradi.
Nima uchun har bir qatorda 400G haqiqatan ham qiyin
1.6T moduli odatda 200 Gbit / s gacha bo'lgan sakkiz qatorli. Xuddi shu qatorda 3,2T ga erishish har bir qatorni ikki barobar oshirishni anglatadi va qiyinchilik chiziqli ravishda o'zgarmaydi.
O'tkazish qobiliyatiga bo'lgan talab to'g'ridan-to'g'ri belgi tezligidan kelib chiqadi. Qoida tariqasida, PAM4 signali uchun zarur bo'lgan analog tarmoqli kengligi uzatish tezligining 0,45 dan 0,55 gacha bo'lgan joyda o'tiradi. 400G-sinf PAM4 liniyasi taxminan 225 GBaud tezlikda ishlaydi, bu modulator, drayver, fotodetektor, TIA va DSP uchun 100 dan 125 gigagertsgacha - hududda kerakli qurilma o‘tkazish qobiliyatini qo‘yadi. Shuning uchun "taxminan 100 gigagertsli" soni doimiy ravishda paydo bo'ladi; bu marketing ko'rsatkichi emas, u uzatish tezligidan tushadi.
Bu erda ikkita lug'at tuzog'ini tozalashga arziydi, chunki ular aks holda izchil manbalarni qarama-qarshi ko'rinishga olib keladi:
- Har bir qator uchun 400 Gbit/sodatda aniq yuk stavkasini bildiradi.
- Har bir qator uchun 448 Gbit/sodatda FEC va kodlash qo'shimcha xarajatlarini o'z ichiga olgan jismoniy liniya tezligiga ishora qiladi.
Ular bir xil chiziqni tasvirlaydilar. Yuqori belgi stavkalari ham sezgirlikni kuchaytiradixromatik dispersiya, lazer chizig'ining kengligi, elektr o'zaro bog'liqligining yo'qolishi, aks ettirish va jitter - aynan shuning uchun modulyator platformasi raqobatbardosh jang maydoniga aylandi.
TFLN allaqachon 3.2T ni olib yurganmi?
Eksperimental darajada, ha, va dalillar tekshirish uchun etarlicha aniq.
Ciena, HyperLight va McGill universiteti jamoasi 3 nm CMOS SerDes tomonidan boshqariladigan TFLN modulyatorlari orqali 225 GBaud PAM4, FR8 va DR8 konfiguratsiyalarida, 2 km dan ortiq qattiq tolali {-toladan pastda, 225 GBaud PAM4 ishlaydigan sakkiz-tarmoqli IM/DD tizimi haqida xabar berdi. aniq 3,2 Tbps, 4,2 Tbps bilan PAM8 yordamida erishiladi. Ish OFC 2025 da{13}}so'nggi hujjat sifatida taqdim etilgan va uning katalogiga kiritilgan.Th4B.1 qog'oz sifatida optika; Ciena hamrohligidagi e'lonFR8 uchun ishlatiladigan paketli 125 GGs chastotali mos yozuvlar modulyatorlari va oʻrnatilgan sakkiz-modulator DR8 chipini oʻz ichiga-sinovni sozlash tafsilotlarini qoʻshadi.
Alohida, HyperLight2026 yil mart oyida 145 gigagertsli qadoqlangan intensivlik modulyatorini chiqardi448 Gbit/s-har bir-yo‘lda IM-DD va 260 GBaud izchil ishlashga mo‘ljallangan.
Ushbu ikkita faktni to'g'ri qarorda o'qing. Birinchisi, -tekshirilgan tizim natijasi: fizika va qurilmaning tarmoqli kengligi to'siq emas. Ikkinchisi, sotuvchi mahsulotining chiqarilishi: haqiqiy, sotib olinadigan va malakali qabul qiluvchidan ko'ra hali ham komponent. Ishchi eksperiment va modul oʻrtasida siz hajmli oʻtirish rentabelligi, issiqlik unumdorligi, bit boshiga quvvat, qadoqlash, uzoq-muddatli ishonchlilik, DSP va kalitlarning oʻzaro ishlashi, standartlarga muvofiqligi va taʼminot zanjiri - kabi narsalarni sotib olishingiz mumkin va bularning hech biri kichik qadam emas.
Mavjud OS2 kabeli 3.2T optikani qo'llab-quvvatlay oladimi?
Ko'pincha, ha -, lekin "OS2" moslik kafolati emas, balki tolalar toifasidir. Muvofiqlik o'rnatilgan kanalning yo'qotish, aks ettirish, kirish va ulagich talablariga javob berishi bilan aniqlanadi.ITU-T G.652tolali atributlar va modulning PMD spetsifikatsiyasi.
Bu erda raqam nazorat ro'yxatidan ko'ra muhimroqdir. Zal ichidagi 100{3}}metrli tasviriy DR8 kanalini ko'rib chiqing, O-band, ikkita qabul qiluvchi o'rtasida to'rtta MPO juftligi mavjud:
- Elyafning susayishi: 0,35 dB/km × 0,1 km ≈0,035 dB
- Ulagichning yo'qolishi: 4 juft juftlik × 0,35 dB ≈1,4 dB
- Kanal jami ≈1,44 dB, shundan tolalar taxminan 2% hissa qo'shadi.
Bu ishlangan misol, oʻlchov emas, balki - oʻz ulagichingiz bahosini almashtiradi va u hali ham oʻsha joyda qoladi. Qisqasi{2}}maʼlumotlar markazi havolalariga kiring,ulagichlar soni va ulagichning holati tola uzunligi va tola darajasi bo'yicha kattalik tartibi bo'yicha yo'qotish byudjetida ustunlik qiladi.Amaliy natija: 3.2T tayyorligini tekshirganda, kabel haqida bahslashishdan oldin birlashtirilgan juftlarni hisoblang. Ikkita qo'shimcha yamoq nuqtasi bo'lgan kanal 40 metr uzunroq kanalga qaraganda kattaroq xavf hisoblanadi.
Istisno - bu erishish. Bir necha yuz metrdan keyin yoki interfeys dispers{1}}cheklangan oynaga tayangan joyda tola atributlari yaxlitlash xatosi boʻlishni toʻxtatadi va toʻliq kanal - uzunligi, toʻlqin uzunligi, qoʻshilishlar, aks ettirish, muhit - modul maʼlumotlar jadvaliga nisbatan baholanishi kerak.

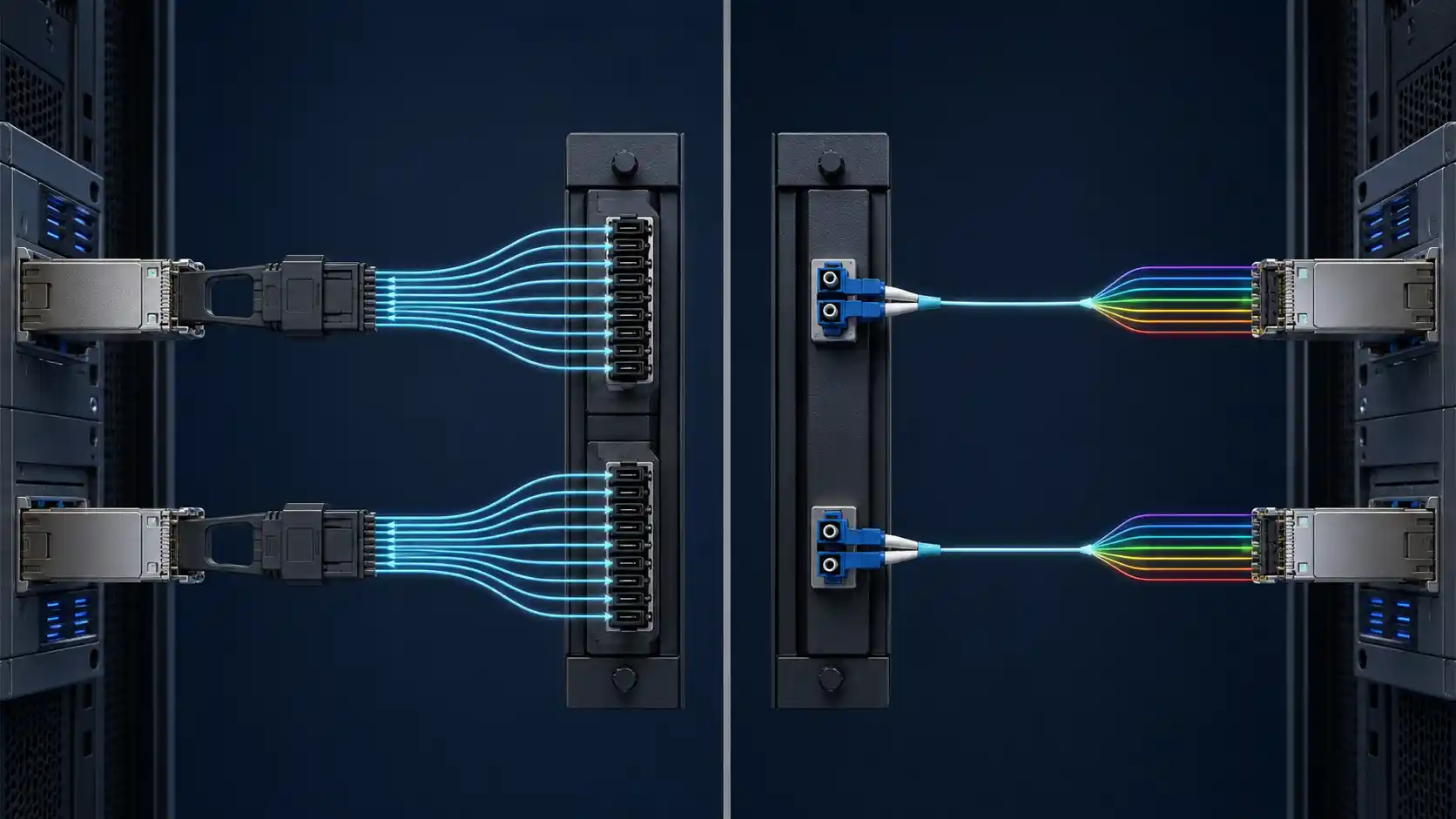

DR8 yoki FR8: Sizning kabelingizni boshqaradigan tanlov
Modulyator materiali sizning patch panelingizga ko'rinmaydi. Yo'lak arxitekturasi bunday emas. DR8 va FR8 ikkalasi ham 3.2T namoyishida paydo bo'ldi va ular juda boshqacha jismoniy o'simliklarni yuklaydi.
| DR8 (parallel yagona-rejim) | FR8 (to'lqin uzunligi multiplekslangan) | |
|---|---|---|
| Har bir havola uchun tolalar | 16 (8 Tx + 8 Rx) | 2 (dupleks) |
| Ulagich | MPO/MTP koʻp-tolali | Dupleks LC yoki ekvivalenti |
| To'lqin uzunliklari | 1 | 8 |
| Oddiy erishish maqsadi | Qisqaroq,-qatorda /-zalda | Uzunroq,-zalni kesib o'ting |
| Kabelning murakkabligi | Yuqori tolalar soni, qutblilikni boshqarish juda muhim | Kam tolalar soni, optik murakkablik modulga o'tadi |
| Migratsiya xarajatlari haydovchi | Magistral sig'im va panel zichligi | Modul narxi va to'lqin uzunligi barqarorligi |
Abstraktda ikkalasi ham yaxshiroq emas. Muhimi shundaki, ular sizning infratuzilmangizni qarama-qarshi yo'nalishda tortadi: DR8 xarajatlarni sezilarli darajada oshiradi.MPO/MTP magistrallari va kassetalariva intizomli qutblilik hujjatlariga kiradi, FR8 esa tolali zavodni yupqa tutadi va optikaga xarajatlarni oshiradi. Agar siz bugun uch yildan so'ng to'ldiriladigan tarmoq uchun nima o'rnatishga qaror qilsangiz, bu - modulator yo'l xaritasi emas - sizni bog'laydigan qarordir.
Agar siz allaqachon 800G qurilmasini bosib o'tgan bo'lsangiz, tolalar{1}}hisoblash arifmetikasi tanish ko'rinadi; bir xil kelishuvlar bunda chuqurroq bayon etilganAI ma'lumotlar markazlari uchun 800G MPO qo'llanmasi.
Qaysi talablar TFLNdan kelib chiqadi va qaysi biri yo'q?
Ushbu jadval sotuvchi sizga yangi modulyator texnologiyasi kabelni o'zgartirishni talab qilishini aytganida qo'lda ushlab turish uchun eng foydali narsadir.
| Savol | TFLN qaror qildimi? | Modul/interfeys arxitekturasi tomonidan qaror qilinganmi? |
|---|---|---|
| OS2 tolasini qayta ishlatish mumkinmi | Yo'q | Ha |
| MPO/MTP talab qilinadimi | Yo'q | Ha |
| Har bir havolada tolalar soni | Yo'q | Ha |
| Modulyatorning tarmoqli kengligi va chiziqliligi | Ha | Qisman |
| Drayv kuchlanishi va transmitter quvvati | Ha | Qisman |
| Bog'lanish masofasi | Bilvosita | Ha |
| Optik yo'qotish byudjeti | Bilvosita | Ha |
Birinchi ustunni o'qing: TFLN qo'llaringiz bilan tegishi mumkin bo'lgan deyarli hech narsani aniqlamaydi. Bu TFLN - ni tanqid qilish emas, balki bir qator interfeyslar uchun mo'ljallangan kabel qurilmasi transmitter texnologiyasining bir necha avlodidan ham uzoq umr ko'rishining sababidir.

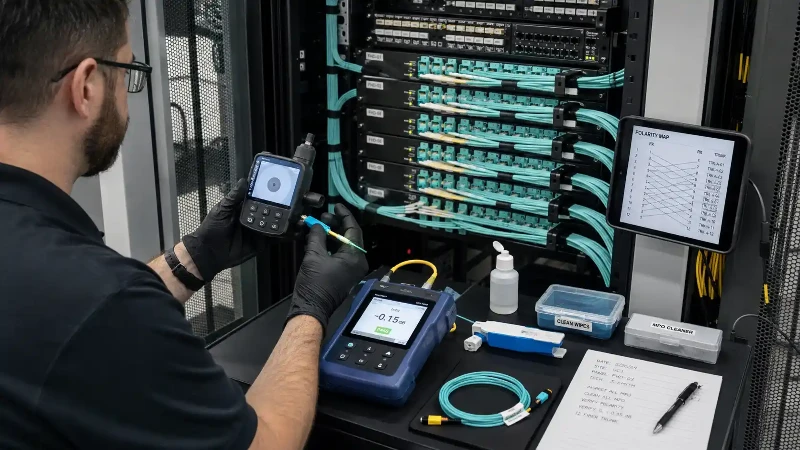

Audit ketma-ketligi, ustuvor tartibda
Aksariyat operatorlar yangi kabelga muhtoj emas. Ular migratsiyani to'sib qo'yadigan narsalarni o'rnatishdan qochishlari kerak va ular aslida qaerda turishlarini bilishlari kerak. Bu tartibda ishlang - ketma-ketlik muhim, chunki har bir qadam keyingisini keraksiz qilishi mumkin.
- Avval maqsad modul spetsifikatsiyasini oling.Barcha quyi oqim - yo'qotish byudjeti, ulagich turi, kirish, to'lqin uzunligi rejasi - undan olingan. Qaysi interfeysga qarshi tekshirayotganingizni bilishdan oldin zavodni tekshirish siz talqin qila olmaydigan raqamlarni keltirib chiqaradi.
- Har bir kanal uchun birlashtirilgan juftlarni hisoblang.Yuqorida ko'rsatilgandek, bu odatda dominant atamadir. Agar kanalda 100 metrga yugurish uchun besh yoki oltita yamoq nuqtasi bo'lsa, bu topilma.
- Haqiqiy kanallarda kiritish yo'qolishi va aks ettirishni o'lchash, alohida komponentlarda emas va modulning belgilangan byudjeti bilan solishtiring. Qaytish yo'qotilishi yuqori belgilar stavkalarida alohida e'tiborga loyiqdir.
- Polarlik hujjatlarini tekshiring.Parallel{0}}optikani koʻchirish hujjatsiz qutblilikda, optik unumdorlikka qaraganda ancha tez-tez bajarilmaydi. Agar yuk va kasseta yozuvlaringiz bir-biriga mos kelmasa, buni tuzating - hamma narsadan oldin bu hozir arzon va kesish vaqtida qimmat.
- Belgilangan standartlarga muvofiq oxirgi yuzlarni tekshiring va tozalang. IEC 61300-3-35qoldiqlar, tirnalishlar va nuqsonlar uchun miqdoriy o'tish / muvaffaqiyatsizlik mezonlarini beradi, bu esa "ulagichlarning toza ko'rinishini" takrorlanadigan jarayonga aylantiradi. Ko'p{1}}tolali ferrullarda ifloslanish vaqti-vaqti bilan bog'lanish xatolarining takroriy manbai hisoblanadi; buMPO end{0}}yuz ifloslanishi boʻyicha qoʻllanmanosozlik usullarini batafsil yoritadi.
- Keyin, va shundan keyingina, yo'l va panel hajmiga qarang.Yuqori{0}}sig'imli kalitlar odatda ko'proq havolalarni bildiradi, kamroq - tezroq optikasi esa AI matoidagi umumiy tolalar sonini kamdan-kam kamaytiradi.
1-3-qadamlar sizga muammo bor-yo'qligini bildiradi. 4-6-qadamlar siz tuzatadigan narsadir. Bu tartibni bekor qilish, tashkilotlarning hech qachon cheklov bo'lmagan kabelni o'zgartirishi bilan yakunlanadi. Agar siz auditorlikdan ko'ra matoni rejalashtirmoqchi bo'lsangiz, bizningma'lumotlar markaziga ulanish echimlarixuddi shu muammoning magistral, kasseta va panel arxitektura tomonini qamrab oladi.
TFLN yutadimi?
TFLN hal qilingan natija emas, balki yetakchi nomzoddir. Uning tarmoqli kengligi, chiziqliligi va past haydovchi kuchlanishi har bir chiziq uchun 400 G-- talablarga va ular bilan birga keladigan quvvat byudjetlariga juda mos keladi.
Ammo modulyatorning ishlashi hech qachon yagona mezon bo'lmagan. Ishlab chiqarish rentabelligi, qadoqlash ishonchliligi, modul quvvati, ta'minot barqarorligi, o'zaro ta'sirchanlik va bir bit uchun xarajat qaysi platformani hajmda etkazib berishni hal qiladi. Silikon fotonikasi, indiy fosfidi va differensial EML yondashuvlarining barchasi bir xil tezlikda harakatlanmoqda va IEEE tadqiqot guruhiga taqdim etilgan hissalar ularning bir nechtasini PAM4 uchun 400 G-bo‘lak uchun yaroqli deb hisoblaydi. Materiallarni birlashtirgan gibrid optik dvigatellar ham oqilona.
Kabelni rejalashtiruvchilar uchun bu raqobat foydali, deyarli ahamiyatsiz - va bu yuqoridagi qarorlar jadvalining nuqtasidir. A400G silikon fotonik havolasiva 400G TFLN havolasi sizning passiv zavodingizga bir xil talablarni qo'yadi, chunki bu talablar transmitter ichidagi materialdan emas, balki tarmoqli tezligi va interfeys arxitekturasidan kelib chiqadi.
TSS
Savol: TFLN qabul qiluvchi maxsus optik tolani talab qiladimi?
Javob: Yo'q. TFLN transmitter ichidagi modulyatorni tavsiflaydi. Havola interfeys spetsifikatsiyasi - odatda bitta-rejim uchun chaqiradigan har qanday tola orqali ishlaydi.
Savol: 3.2T TFLN modullarini sotib olish mumkinmi?
Javob: Birgalikda ishlaydigan plagin sifatida emas. TFLN modulyatorlari, PIC-lar va mos yozuvlar qabul qiluvchi konstruksiyalari sotuvda mavjud va 3,2T-sinf uzatish laboratoriyada namoyish etilgan. To'liq 3.2T modullari rivojlanayotgan toifa bo'lib qolmoqda va tegishli IEEE loyihasi standart ishlab chiqarmagan. Bugungi kunda "3.2T moduli" sifatida ko'rsatilgan har qanday interfeys qaysi interfeysni amalga oshirishni va bu interfeysning qoralama shaklida mavjudligini tekshirish kerak.
Savol: Mavjud OS2 Fiber 3.2T uzatishni qo'llab-quvvatlay oladimi?
Javob: Tez-tez, ha. Aniqlovchi omillar tolalar toifasi yorlig'i emas, modulning yo'qotish byudjeti, ulagich turi va soni, ish to'lqin uzunligi, kirish masofasi va kanalning o'lchangan holati - hisoblanadi. To'rtta toza juft juftlik bilan 100 metrli kanal oltita iflos bo'lgan 100 metrli kanaldan juda farq qiladi, garchi ikkalasi ham "OS2" bo'lsa ham.
Savol: 3.2T modullari MPO/MTP konnektorlaridan foydalanadimi?
Javob: DR8 kabi parallel ilovalar. FR8 kabi to'lqin uzunligi{2}}ko'p martali ilovalar dupleks tolasi orqali ishlashi mumkin. Interfeys hali standartlashtirilmaganligi sababli, halol javob shundaki, moslashuvchan zavod ikkala - ga xizmat qila olishi kerak, bu amalda bitta ulagich strategiyasiga rioya qilishdan ko'ra modulli kassetalar va hujjatlashtirilgan qutblilikni anglatadi.
Savol: 3.2T ga o'tish bizga kerak bo'lgan tola miqdorini kamaytiradimi?
Javob: Odatda buning aksi. Har bir{1}}kabul qiluvchining samaradorligi yaxshilanadi, lekin AI klasteri-kengaytirilishi tezlatkichlar, barg va umurtqa pogʻonasi oʻrtasidagi aloqalarni modul sigʻimi ularni oʻzlashtirganidan tezroq oshiradi. Bog'lanishlar sonini kamaytirish uchun emas, balki o'sish uchun yo'l va panel imkoniyatlarini rejalashtiring.
Savol: Byudjet cheklangan bo'lsa, birinchi navbatda nimani tuzatishimiz kerak?
Javob: Qutblilik hujjatlari va{0}}yuz tozaligi. Ikkalasi ham arzon-xarajat, ikkalasi ham parallel{3}}optikaning muvaffaqiyatsiz o‘tkazilishining eng ko‘p uchraydigan sabablaridir va agar kechiktirsangiz, ikkalasi ham arzonlashmaydi.
Xulosa
TFLN tadqiqotdan{0}}ishlab chiqarishga yoʻnaltirilgan fotonik platformaga oʻtdi va chop etilgan 3,2 Tbps natija modulator sanoat va 400G-boʻlakli havolalar oʻrtasida turgan narsa emasligini koʻrsatadi. Haligacha yo'lda turgan narsa standartlashtirish, malaka va ishlab chiqarish hajmi - va bularning hech biri jismoniy vositani o'zgartirmaydi.
Elyaf zavodi uchun foydali ramka bu: modulyator materiali modul ichida mumkin bo'lgan narsalarni o'rnatadi; interfeys arxitekturasi siz undan tashqarida nima qurishingiz kerakligini belgilaydi. Interfeysni tekshirib ko'ring, ulagichlaringizni hisoblang, qutblanishingizni hujjatlang va parallel va multipleksli optikaga xizmat ko'rsatish uchun zavodni etarlicha moslashuvchan holda saqlang. Qaysi modulyator texnologiyasi g'alaba qozonsa, bu qarorlar to'g'ri bo'ladi.
