Ko'p yadroli tola (MCF) - bu bitta umumiy qoplama ichida ikki yoki undan ortiq mustaqil yadrolarni olib yuradigan optik tola. Maqsad to'g'ridan-to'g'ri, lekin kuchli: tolaning o'zini kattalashtirmasdan, fazoviy o'lchov bo'ylab uzatish imkoniyatlarini o'lchash. 5G, bulut va sun'iy intellekt klasterlaridan kelayotgan trafik ko'tarilishda davom etar ekan, MCF laboratoriyadan birinchi haqiqiy suv osti kemasi va sinov qurilmalariga o'tdi. Ushbu qoʻllanmada koʻp yadroli tola nima ekanligi, u qanday ishlashi, oddiy bir yadroli tola bilan qanday solishtirishi, qayerda ishlatilishi va uni tanlashda qanday tortish kerakligi tushuntiriladi.
Multicore tolasi nima?

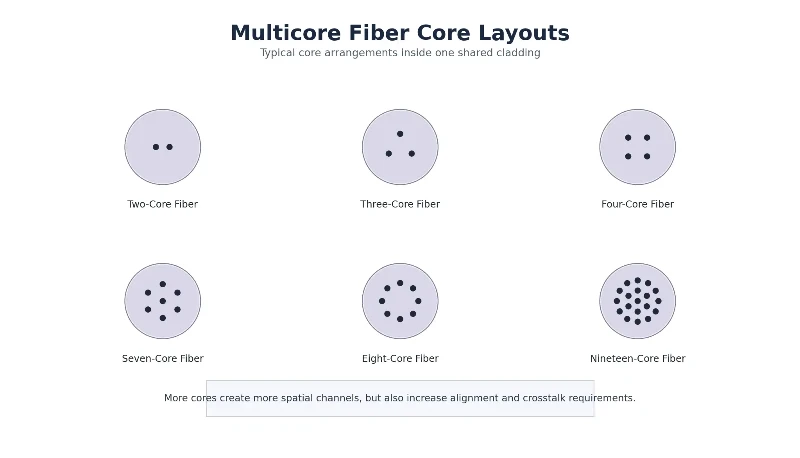

An'anaviyyagona-rejimli optik tolaqoplama orqali o'tadigan faqat bitta yadroga ega. Ko'p yadroli tola bir xil umumiy konstruktsiyani saqlaydi, lekin bir qoplama ichida bir nechta yadrolarni yonma-yon joylashtiradi. Yadrolar yuqori-tozalikdagi kremniy dioksididan yasalgan va ular kamroq sinishi indeksiga ega qoplama materiali bilan o'ralgan, shuning uchun har bir yadro o'z nurini umumiy ichki aks ettirish orqali cheklaydi va boshqaradi. Aslida, har bir yadro mustaqil uzatish yo'li sifatida ishlaydi.
Joylashtirish uchun foydali tafsilot: ko'pgina MCF konstruksiyalari qoplama (tashqi) diametrini bugungi kunning yagona rejimli tolasi- ishlatadigan standart 125 mikrometrda (0,125 mm) saqlaydi. Ushbu standart tashqi diametrni saqlab qolish MCF ni mavjud kabel geometriyasiga keng mos kelishiga olib keladi, ammo quyida tushuntirganimizdek, har bir uchidagi interfeyslar bitta yadroli tolaga bir xil emas.

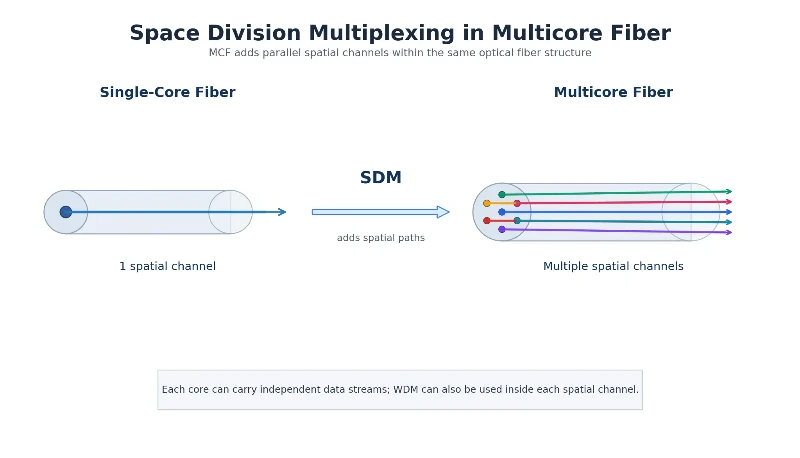

Ko'p yadroli tolalar qanday ishlaydi: kosmik bo'linmani multiplekslash
Ko'p yadroli tolaning printsipi kosmik bo'linish multipleksatsiyasi (SDM). Yagona{1}}yadroli tizimlar asosan toʻlqin uzunligi kanallarini (WDM) qoʻshish va bir jismoniy yoʻl boʻylab yuqori{2}}tartibli modulyatsiyani qoʻllash orqali quvvatni oshiradi. SDM yangi o'qni qo'shadi: u fazoviy yo'llar sonini ko'paytiradi. Har bir yadro bir vaqtning o'zida o'ziga xos to'lqin uzunligi kanallarini olib yurishi mumkin, shuning uchun bitta MCF birlashtirilgan bir nechta an'anaviy tolalarning ishini bajarishi mumkin. Bu texnologiyalardan biriyuqori quvvatli uzatishning yangi-erasini boshlab beradi.
Bu har bir yadroni alohida bo'lak deb hisoblashga yordam beradi. Yagona{1}}yadro tolasi fazoviy ma'noda-bir qatorli yo'ldir - u hali ham ko'plab to'lqin uzunlikdagi kanallarni shu bo'lakdan pastga siljitishi mumkin, lekin faqat bitta fazoviy chiziq mavjud. Ko'p yadroli tola bir xil qoplama (qoplama) ichida bir nechta parallel bo'laklarni yotqizadi, shuning uchun bir vaqtning o'zida bir nechta mustaqil signal oqimlari tarqaladi. Savdo{6}}bir-biriga yaqin joylashgan yo'llar bir-biriga xalaqit berishi mumkin, bu esa bizni markaziy muhandislik muammosiga olib keladi.
Ko‘p yadroli tola va bitta-yadroli tola
Ikkalasi ham raqobatchi emas, balki turli xil vositalardir. Bir yadroli tola-koʻpchilik havolalar uchun amaliy tanlov boʻlib qolmoqda. MCF sig'im yoki jismoniy bo'shliq majburiy cheklov bo'lgan marshrutlarga qaratilgan. Quyidagi jadval asosiy farqlarni umumlashtiradi.
| Atribut | Yagona-yadroli tola | Ko'p yadroli tola (MCF) |
|---|---|---|
| Tolalar uchun yadrolar | Qoplamada bitta yadro | Umumiy qoplamadagi ikki yoki undan ortiq yadro (tadqiqot namoyishlari 19 va undan yuqori darajaga etadi) |
| Qoplama / tashqi diametri | Standart 125 mikrometr | Ko'pincha bir xil standart 125 mikrometr, shuning uchun simi geometriyasi tanish bo'lib qoladi |
| Imkoniyatlar qanday o'zgaradi | Bir fazoviy yoʻlda koʻproq toʻlqin uzunliklari (WDM) va yuqoriroq tartibli{0}}modulyatsiya | WDM ning yuqori qismiga fazoviy yo'llarni qo'shadi, fazoviy o'lchov bo'yicha o'lchov hajmi |
| Elyaf / fazoviy zichlik | Har bir tolaga bitta fazoviy yo'l | Har bir tola uchun ko'plab fazoviy yo'llar, har bir kabel va har bir kanal uchun zichlikni oshiradi |
| Oʻzaro{0}}oʻzaro aloqa | Qo'llanilmaydigan, qo'llab bo'lmaydigan | Asosiy dizayn parametri, yadro oralig'i, indeks profili va xandaq dizayni orqali boshqariladi |
| Tugatish va interfeys | Standart ulagichlar va termoyadroviy ulanish | Fan{0}}in/fan{1}}chiqish qurilmalari va koʻp yadroli-maxsus ulagichlar kerak |
| Ekotizim etukligi | Butun dunyo boʻylab{0}}etuk va ommaviy | Rivojlanayotgan, erta dala sinovlari va suv osti kabellari prototipi bilan |
| Eng yaxshi-mos stsenariylar | Bugungi kunda eng koʻp kirish, metro va{0}}uzoq masofalarga havolalar | Imkoniyatlar- yoki kosmik{1}}cheklangan marshrutlar, masalan, suv osti kemasi, zich magistral va AI ma'lumotlar markazining o'zaro ulanishi |
Ko'p yadroli tolaning asosiy afzalliklari
MCF klasterining afzalliklari bitta yo'lda xom tezlikdan ko'ra zichlik va sig'im miqyosi atrofida. Asosiy afzalliklari quyidagilardan iborat:
- Xuddi shu kesmada yuqori sig'im-.Yadrolarni qo'shish qoplama diametrini oshirmasdan foydalanish mumkin bo'lgan fazoviy kanallarni ko'paytiradi, shuning uchun marshrut har bir tolaga ko'proq trafikni o'tkazishi mumkin.
- Kabel va kanal uchun katta tola zichligi.Kanal maydoni, kabel diametri yoki tolalar soni cheklangan bo'lsa, MCF bir xil jismoniy izga ko'proq uzatish yo'llarini jamlaydi.
- Imkoniyatlarni kengaytirish uchun aniq yo'l.SDMni WDM bilan birlashtirib, MCF eng yuqori bosim ostidagi - dengiz osti tizimlari, yuqori-zichlikdagi magistrallar va AI klasteri oʻzaro bogʻlanishlari ostidagi marshrutlar uchun boʻsh joyni taklif etadi. Amaliy haqida ko'proq o'qishingiz mumkinko'p yadroli tolaning afzalliklari va kelajakda foydalanish holatlaribu ish yuklari uchun.
- Infratuzilma bilan tanishish.Standart{0}}qoplama dizaynlari mavjud kabel tuzilmalari va ishlov berish usullarining ko‘p qismini qayta ishlatib, qabul qilish uchun bir to‘siqni kamaytiradi.
Texnik qiyinchiliklar va cheklovlar
MCF shunchaki ko'proq yadro qo'shish masalasi emas. Uning dizayni va hozirgi tijoratga tayyorligini bir nechta masalalar belgilaydi:

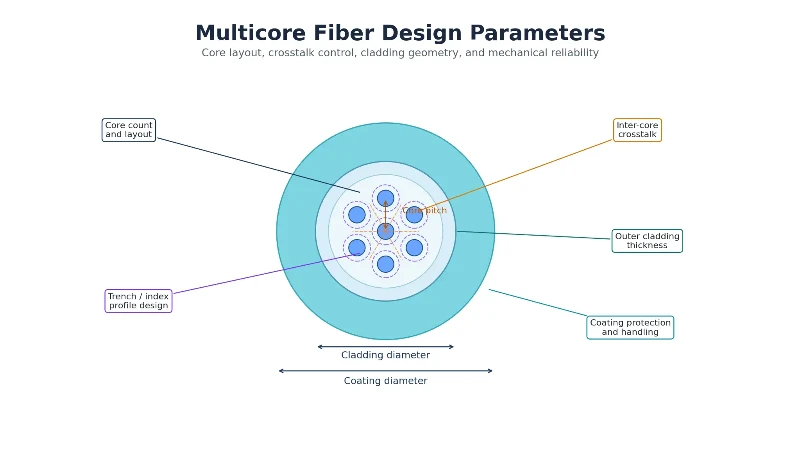

- Oʻzaro{0}}oʻzaro aloqa.Yadrolar bir-biridan atigi o'nlab mikrometr masofada joylashganligi sababli, bitta yadrodagi yorug'lik qo'shniga qo'shilib, signal sifatini yomonlashtiradi. Dizaynerlar yadro oralig'ini, sindirish ko'rsatkichi profilini, xandaq{1}}yordamchi yadro tuzilmalarini va ish to'lqin uzunligini sozlash orqali o'zaro bog'lanishni bostiradi. O'zaro nazorat MCFning hal qiluvchi muhandislik muammosidir.

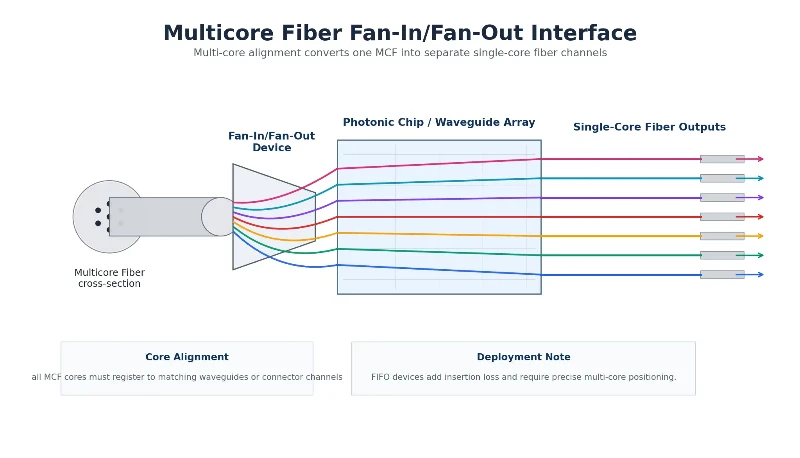

- Qurilmalar-kirish/fan{1}}chiqish.MCF yadrolarini anʼanaviy bir yadroli uskunaga ulash uchun har ikki uchida fan{1}}kirish/fan-chiqish (FIFO) qurilmalari kerak boʻladi. Bu bitta asosiy havolalar duch kelmaydigan-komponentlar, qo'shish yo'qolishi va xarajatlarni qo'shadi.
- Ulanish va ulashning murakkabligi.MCFni tugatish bir vaqtning o'zida bir nechta yadrolarni tekislashni anglatadi, bu bitta yadroni tugatishdan ko'ra qiyinroqdir. Yuqori{1}}zichlikdagi yagona-yadroli parallel ulanishlar uchun bugungi kunda ko‘plab tarmoqlar hali hamyuqori{0}}zichlikdagi MPO/MTP yig'malariMCF emas, chunki bu ekotizim etuk va dala-tasdiqlangan.
-
- Sinov va monitoring.Koʻp yadrolar boʻylab har bir-yadrodagi yoʻqotish, oʻzaro aloqa va nosozliklar joylashuvini aniqlash, ishga tushirish va texnik xizmat koʻrsatishga taʼsir qiladigan bir yadroli tolani sinovdan-koʻproq talab qiladi.
- Tijorat etukligi.MCF hali ham paydo bo'lmoqda. Bugungi kunga qadar natijalarning aksariyati laboratoriya namoyishlari va dastlabki sinovlar boʻlib, suv osti tizimlari birinchi haqiqiy{1}}dunyo qadamlarini boshqaradi.
Ko'p yadroli tolaning evolyutsiyasi
Ko'p{0}}yadroli va birlashtirilgan-yadroli tolalar bo'yicha tadqiqotlar 1980-yillarga borib taqaladi, o'sha paytdagi dastlabki ishlar qo'shma rejim harakati va tolani sezish-o'rganilgan. 2010-yillarda qiziqish tezlashdi, chunki bir rejimli uzatish oʻzining amaliy sigʻim chegarasiga yaqinlashdi va sanoat kosmik boʻlinish multipleksatsiyasiga oʻtdi.
2011-yilda muhim voqea yuz berdibirinchi uzatish namoyishi 100 Tbit/s dan oshadibir hil yetti{0}}yadroli tola - yordamida erishildi, shu jumladan 16,8 km dan ko'proq 109 Tbit/s natija. 2012 yil oxiriga kelib, laboratoriya namoyishlari allaqachon 12 yadroli tola yordamida 1 Pbit / s dan o'tdi.
Imkoniyatlar rekordlari o'sishda davom etdi. 2023 yilda CICTdagi Xitoy tadqiqot guruhi (FiberHome tarkibiga kiruvchi guruh)Yagona{0}}rejimli ko‘p{1}}yadro rekordini aniq 3,61 Pbit/s ga oshirdiS, C va L diapazonlarini qamrab oluvchi 19 yadroli toladan o'tgan yildagi 3,03 Pbit/s natijaga asoslanadi. 2025 yilda NICT va Sumitomo Electric xabar berdi1808 km masofada sekundiga 1,02 petabaytstandart 0,125 mm qoplama diametriga ega 19 yadroli toladan foydalanib, mavjud infratuzilmaga mos keladigan dizaynlarga e'tibor qaratilmoqda.
Amaliy taraqqiyotning eng aniq belgisi suv osti tizimlarida. 2024-yil mart oyida NEC va NTT oʻzining birinchi{2}}-- turini eʼlon qildiUlangan 12 yadroli tola orqali okeanlararo{0}}sinf 7280 km uzatishstandart tashqi diametri 0,125 mm bo'lib, kelajakdagi dengiz osti kabellariga to'g'ridan-to'g'ri qaratilgan. NEC avvalroq 2022-yilda dunyodagi birinchi to‘rt yadroli suv osti kabelining prototipini yaratgan edi. Bu natijalar birgalikda MCFning sof tadqiqotdan joylashtiriladigan tizimlarga o‘tishini ko‘rsatadi.
Ko'p yadroli tolali ilovalar
Yuqori-magistral va suv osti kabellari.Uzoq{0}}masofali magistrallar va dengiz osti tizimlari- sig'im va joy-tabiat tomonidan cheklangan, bu ularni MCF uchun yetakchi nomzod qiladi. Har bir tolaga ko'proq fazoviy yo'llarni jamlash kabelni mutanosib ravishda kattalashtirmasdan tizimning umumiy sig'imini oshiradi - uchun asosiy afzallik.suv osti va suv osti optik tolali kabelkabel kesmasining har bir millimetri- muhim bo'lgan marshrutlar.
Ma'lumotlar markazining o'zaro aloqasi va AI klasterlari.Ma'lumotlar markazlari ichida serverlar, kalitlar va saqlash o'rtasidagi aloqa zichligi va ob'ektlar o'rtasidagi o'zaro bog'liqlik keskin ortib bormoqda. AI ish yuklarining o'sishi ikkalasini ham kuchaytirmoqda. MCF ko'proq fazoviy kanallarni cheklangan yo'llarga to'plashning bir variantidir, shuningdek, bizning umumiy sharhimizda muhokama qilingan yuqori{2}}zichlikdagi konnektor yondashuvlari.AI ma'lumotlar markazlari uchun MPO va ko'p yadroli tolalar.
Optik sezish.Har bir yadro egilish, deformatsiya yoki haroratga turlicha javob berishi mumkinligi sababli, koʻp yadroli tolalar yuqori-aniqlik, koʻp nuqtali va taqsimlangan sezgirlikni qoʻllab-quvvatlaydi. Ilovalarga shaklni aniqlash, ko'priklar va quvurlarning konstruktiv holatini kuzatish, neft va gazni qidirish kiradi.
Ko'p yadroli optik tolali kabellarni qanday tanlash mumkin
Bugungi kunda aksariyat tarmoqlar uchun yuqori{0}}tolali-sonli yagona rejimli kabellar va yuqori-zichlikdagi ulagichlar moslamalari amaliy tanlov bo‘lib qolmoqda, MCF esa sig‘im- yoki cheklangan joy-yo‘nalishlar uchun eng yaxshi baholanadi. MCF stolda bo'lsa, uni faqat asosiy hisobdan ko'ra, aslida joylashtirishni boshqaradigan parametrlar bo'yicha baholang:
- Yadro soni va tartibimaqsadli imkoniyatlaringizga mos keladi, o'zi uchun maksimal darajada emas.
- Kerakli quvvat va uzatish masofasi, chunki uzoq{0}}va suv osti marshrutlari qisqa havolalarga qaraganda turli dizayn cheklovlarini qo'yadi.
- Inter-oʻzaro oʻzaro ishlashSizning operatsion to'lqin uzunliklaringiz bo'ylab, bu ko'pincha yadrolar sonidan ko'proq ahamiyatga ega.
- Fan{0}}kirish/fan-chiqish va ulagichning mosligifoydalanmoqchi bo'lgan terminal uskunasi bilan.
- Qoplama diametri va infratuzilma mosligi, mavjud amaliyotlardan qayta foydalanish qimmatli bo'lgan standart 0,125 mm dizaynlarni afzal ko'radi.
- Birlashtirish va tekislash talablari, shu jumladan sizning jamoangiz yoki o'rnatuvchingizga kerak bo'ladigan vositalar va tajriba.
- Kabel tuzilishi va joylashtirish muhiti- suv osti kemasi, kanal, toʻgʻridan-toʻgʻri-koʻmilgan yoki havo - har biri oʻziga xos mexanik talablarga ega.
- Sinov va monitoringni qo'llab-quvvatlashhar bir{0}}asosiy xarakteristikasi va xato joylashuvi uchun.
- Yetkazib beruvchi muhandislik yordami va moslashtirish, chunki MCF loyihalari ko'pincha moslashtirilgan dizaynlarga va texnik ma'lumotlarga- muhtoj bo'ladi.
TSS
Savol: Multicore tolasi nima?
Javob: Ko'p yadroli tola - bu bitta qoplama ichida ikki yoki undan ortiq mustaqil yadroli optik tola. Har bir yadro o'z nurini boshqaradi va fazoviy o'lchov bo'ylab sig'imni oshirib, alohida uzatish yo'li sifatida ishlaydi.
Savol: Ko'p yadroli tolada qancha yadro bo'lishi mumkin?
Javob: Maqsadga qarab farq qiladi. Dastlabki tijorat va suv osti konstruktsiyalari ikki yoki to'rt yadrodan foydalanadi, tadqiqot namoyishlarida etti, o'n ikki va o'n to'qqiz yadro ishlatilgan. Yuqori yadro soni sig'imni oshiradi, lekin o'zaro suhbatni boshqarish va ulanishni qiyinlashtiradi.
Savol: Multicore tolasi mavjud tolali tizimlar bilan mos keladimi?
Javob: Qisman. Standart 125 mikrometrli qoplamani saqlaydigan dizaynlar mavjud kabel geometriyasi va ishlov berishning katta qismini baham ko'radi. Biroq, MCF ni bitta yadroli uskunaga ulash uchun -kirish/fan-chiqish qurilmalari talab qilinadi va ulagichlar, ulash va sinovlar bir yadroli toladan-farq qiladi.
Savol: Multicore tolasida Crosstalk nima?
Javob: Crossstalk - bu signalga xalaqit beradigan yorug'likning bir yadrodan qo'shni yadroga kiruvchi ulanishi. Bu MCF ning markaziy dizayn muammosi bo'lib, yadro oralig'i, sinishi indeksi profili, xandaq tuzilmalari va ish to'lqin uzunligini tanlash orqali boshqariladi.
Savol: Ko'p yadroli tola qayerda ishlatiladi?
Javob: Yuqori quvvatga ega magistral va suv osti kabellari, maʼlumotlar markazining oʻzaro ulanishi va AI klaster tarmogʻi hamda tizimli sogʻliqni saqlash monitoringi kabi optik zondlash ilovalari yetakchi foydalanish hisoblanadi.
Savol: Ko'p yadroli tola hali ham tijoratda mavjudmi?
Javob: U asosiy oqimdan ko'ra paydo bo'lmoqda. Aksariyat yutuqlar laboratoriya yoki sinov natijalari boʻlib, suv osti tizimlari -, jumladan, 2024-yildagi transokeanik{3}}12-yadroviy tajriba va avvalgi toʻrtta{6}}yadro prototipi - real hayotda birinchi qadamlarni qoʻygan.
Ko'p yadroli tolali hamkorni tanlash
Ko‘p yadroli tolalar sinchkovlik bilan tanlash va kuchli muhandislik yordamini mukofotlaydi, chunki o‘zaro muloqotni boshqarish, fan{0}}in/fan-chiqish mosligi, ulash aniqligi va joylashtirish muhiti odatda sarlavha asosiy sonidan muhimroqdir. 1991 yildan boshlab optik tolali va kabel ishlab chiqarishga asos solgan Hengtong mijozlarni aynan shu oʻlchamlar boʻyicha qoʻllab-quvvatlaydi - maxsus yadro soni va kabel tuzilishi, maqsadli sigʻim va masofa, oʻzaro aloqa ishlashi, ulagich va fan-in/fan{6}}mosligi va suv osti kemalari va maʼlumotlar markazlarining sinov muhitida joylashtirishni qoʻllab-quvvatlaydi{{7}. Talablaringizni muhokama qilish yoki kengroq o'rganish uchunoptik tolali va kabel portfeli, muhandislik guruhimiz bilan bog'laning.
