MPO ulagichi har bir vilka uchun bitta tola o'rniga bitta ferrulda tolalarning butun lentasini tugatadi. Bu butun g'oya va shuning uchun format ma'lumotlar markazining trankingini, parallel optikani va modulni-modullarga{2}}bog'lashni o'z zimmasiga oldi. Shuning uchun MPO LC yoki SC ga qaraganda kamroq kechirimli: bitta ifloslangan oxirgi yuz yoki bitta noto'g'ri polarit sozlamalari bir vaqtning o'zida ulagichdagi har bir kanalga ta'sir qiladi.
Ushbu qo'llanma MPO tolali ulagichi nima ekanligini, qaysi tolalar soni mavjudligi va ularning har biri qayerga tegishli ekanligini, buyurtma berishda ko'rsatishingiz kerak bo'lgan parametrlarni va o'rnatish kunidan oldin bilish kerak bo'lgan nosozlik rejimlarini o'z ichiga oladi.
MPO tolali ulagich nima?
MPO "Multi{0}}fiber Push-On" degan ma'noni anglatadi. Bu to'rtburchaklar{3}}perrulli ulagichlar oilasi bo'lib, uning interfeys o'lchamlari IEC 61754-7 seriyasi bilan belgilanadi -IEC 61754-7-1bitta-qatorli variantlarni, IEC 61754-7-2 ikki qatorli variantlarni qamrab oladi vaIEC 61754-7-3ikki -qatorli 16-tolali keng formatni qamrab oladi. Turli qatorlar uchun alohida interfeys qismlari mavjudligi foydali eslatmadir: "MPO" bir-birining o'rnini bosadigan qismni emas, balki oilani nomlaydi.

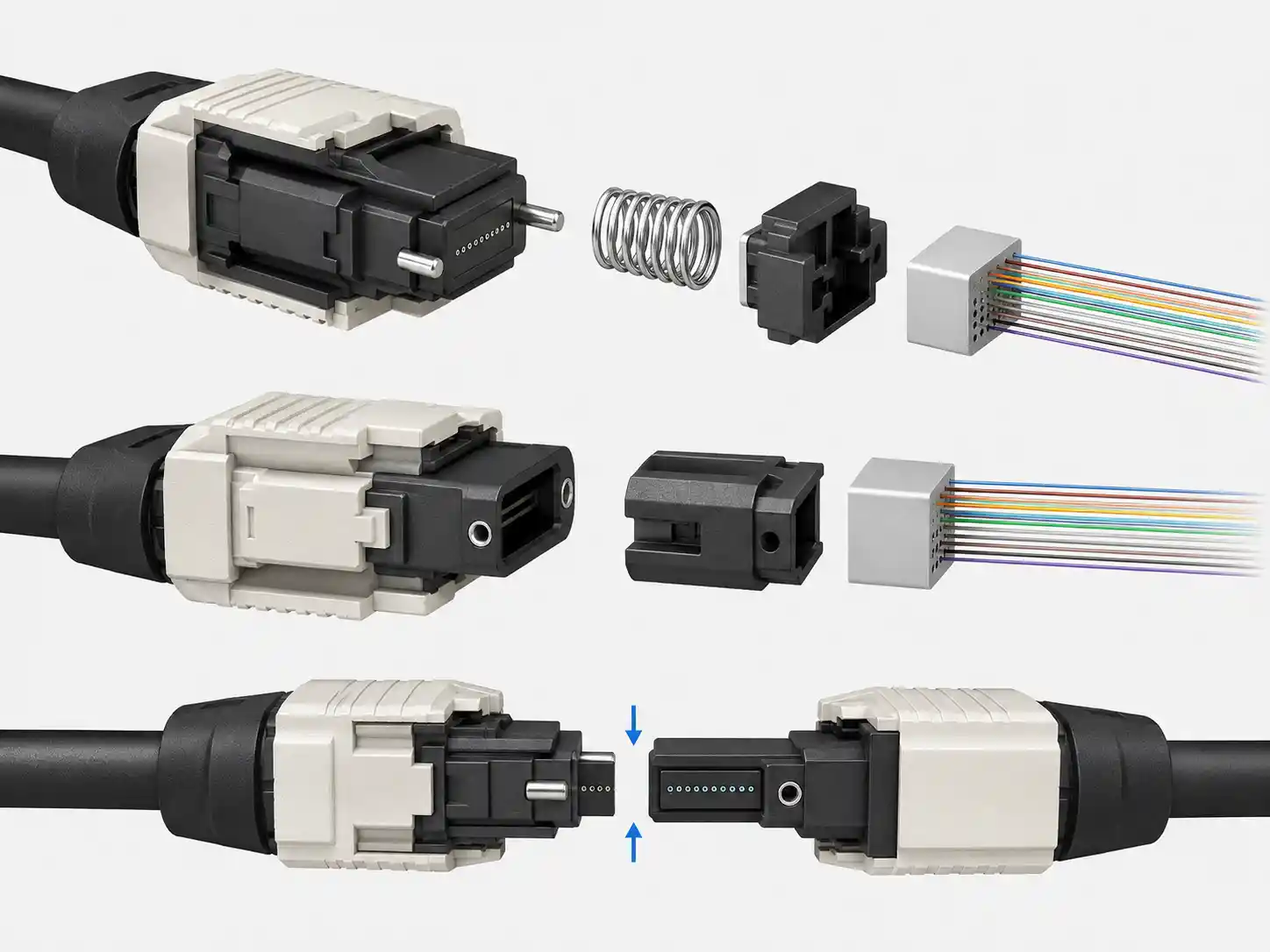

Mexanik jihatdan uchta narsa ishni bajaradi. MT ferrule tolalarni aniq kalıplanmış teshiklarda ushlab turadi. Erkak yarmidagi ikkita zanglamaydigan po'latdan yasalgan qo'llanma pinlari ayol yarmidagi mos keladigan teshiklarga kiradi va lateral hizalanishni o'rnatadi. Prujina ikkita ferrulni jismoniy aloqaga itaradi, shuning uchun tola yadrolari havo bo'shlig'ida o'tirishdan ko'ra, aslida tegadi. Hizalamaning aniqligi, yuzning uchi geometriyasi va tozaligi birgalikda maʼlumotlar varagʻidagi ulagich nomini emas, - qanday yoʻqotishni oʻlchashingizni aniqlaydi.
MPO va MTP: bir xil interfeys, ma'lum bir brend
MTP® US Conec kompaniyasining MPO{0}}mos keladigan ulagichi uchun roʻyxatdan oʻtgan savdo belgisi boʻlib, u yoʻnaltiruvchi pin va tolali teshik diametri kabi funksiyalarga nisbatan qattiqroq bardoshlik uchun qurilgan. MTP ulagichi MPO ulagichi bo'lib, u bilan ulanadi. Amaliy farq qismlarning mos kelishida emas, balki ko'p-ulagichli kanallardagi yo'qotishlar byudjetida namoyon bo'ladi. Farqni biz eslatmamizda batafsil yoritamizMPO va MTP farqlari.

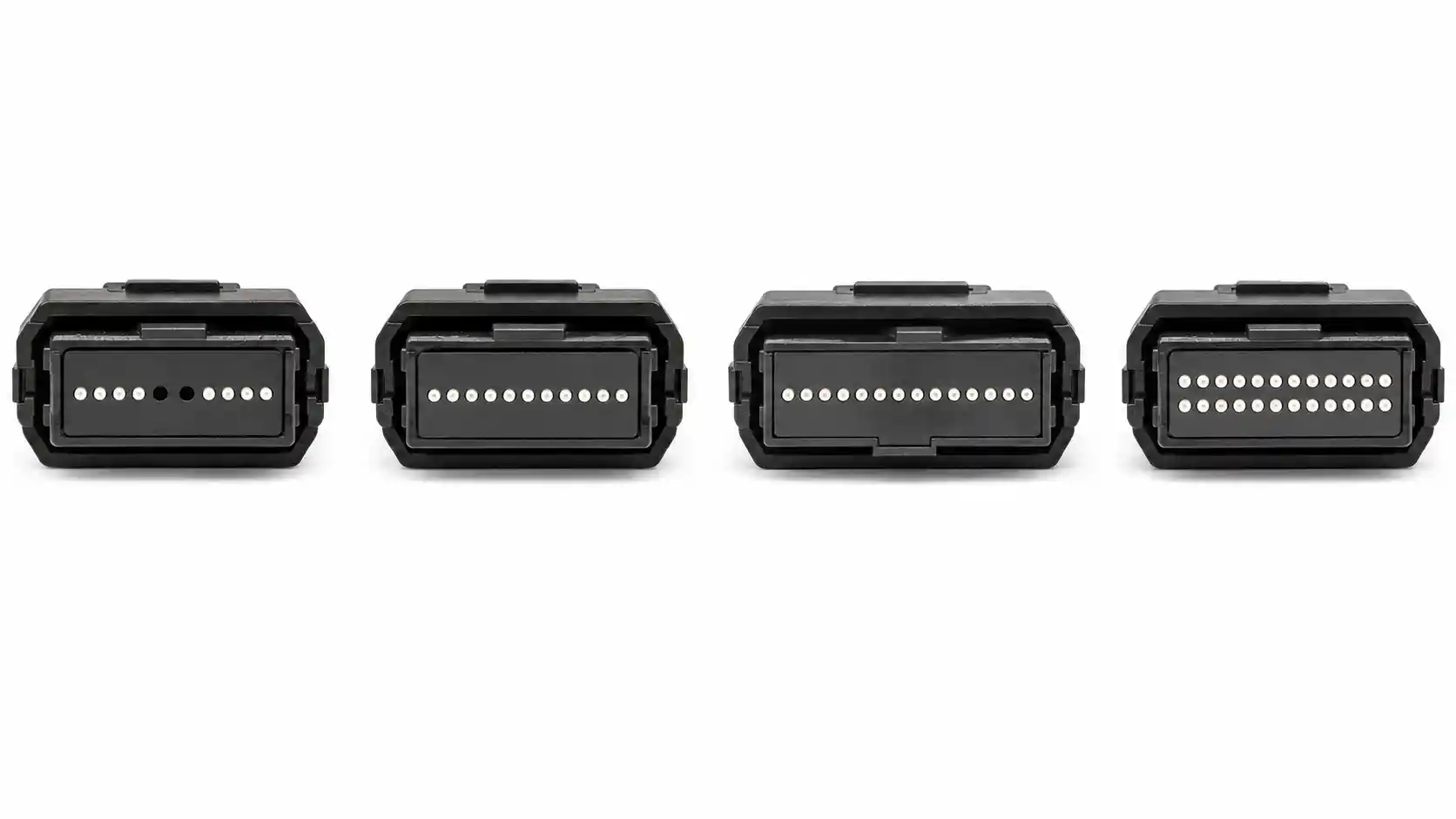

Umumiy MPO tolalari soni va ular qayerga tegishli
Elyaflar soni birinchi qaror, chunki u sizning zichlikka emas, balki qabul qiluvchining mediaga bog'liq interfeysiga mos kelishi kerak. Umumiy konfiguratsiyalarga 8, 12, 16 va 24 ta tolalar kiradi, ularning 32, 48 va 72 tasi yuqoriroq{8}}zichlikdagi va maxsus tuzilmalarda mavjud.
- MPO-840GBASE-SR4 va 100GBASE-SR4 uchun ishlatiladigan - 4 uzatish va 4 ta qabul qilish yoʻllari. Ko'pincha 12 tolali ferrulda to'rtta markaziy pozitsiyasi ishlatilmagan holda etkazib beriladi.
- MPO-12- oʻrnatilgan{1}}asosiy standart. SR4 parallel havolalariga xizmat qiladi va ikki tomonlama uzilish uchun MPO-to-LC kassetalarini uzatadi.
- MPO-16- 8 400GBASE-SR8 va 800G SR8 kabi 8{4}}tarmoqli optika bilan bir qatorda - 8 uzatish va 8 ta qabul qilish qatorlari. U ofset kalitidan foydalanadi, shuning uchun uni markaziy kalitli 12-tolali ulagich bilan noto'g'ri-ulash mumkin emas. Bizning800G MPO 16 tolali qo'llanmamodul{0}}yon xaritasi uchun.
- MPO-24- 12 tadan ikkita qator, har bir raft birligidagi tolalar soni oddiy qutblanishni boshqarishdan muhimroq boʻlgan hollarda ishlatiladi.
Tuzatish kerak bo'lgan bir nuqta, chunki u doimiy ravishda mahsulot nusxasida paydo bo'ladi: "144-tolali MPO" deyarli har doim bir vilka ichida 144 ta tola emas, balki bir nechta MPO konnektorlari bilan tugatilgan 144 ta tolani o'z ichiga olgan magistral majmuasidir. Loyihadan iqtibos keltirganingizda, ajratinghar bir ulagichga tolalardanyig'ish uchun jami tolalaryoki materiallar ro'yxati ko'rib chiqilmaydi.
| Element | Siz ko'rsatishingiz kerak bo'lgan variantlar |
|---|---|
| Elyaflar soni | 8, 12, 16, 24 (so'rov bo'yicha 32/48/72) |
| Elyaf turi | OS2 yagona-rejimi yokiOM3, OM4 yoki OM5 multimode |
| Yakuniy yuz | APC (8 daraja burchakli, bitta{1}}rejim uchun normal) yoki PC/UPC (ko‘p rejim uchun normal) |
| Ferrul pinlari | Har bir juftlikdan bittadan mahkamlangan (erkak) yoki olib tashlangan (ayol) - |
| Asosiy yo'nalish | -yuqoriga/tugmasini-pastga bosing; markaziy kalit 8, 12 va 24 tolada, ofset tugmasi 16 va 32 tolada |
| Polarlik | A, B yoki C usuli, magistrallar, kassetalar va jumperlar bo'ylab mos keladi |
| Optik daraja | Odatda va maksimal kiritish yo'qolishi, qaytish yo'qolishi, sinov to'lqin uzunligi |
| Ko'ylagi va qurish | LSZH, ko'taruvchi, zirhli yoki o'ralgan; uzunligi, sindirish oyoqlari, etiketkalash |

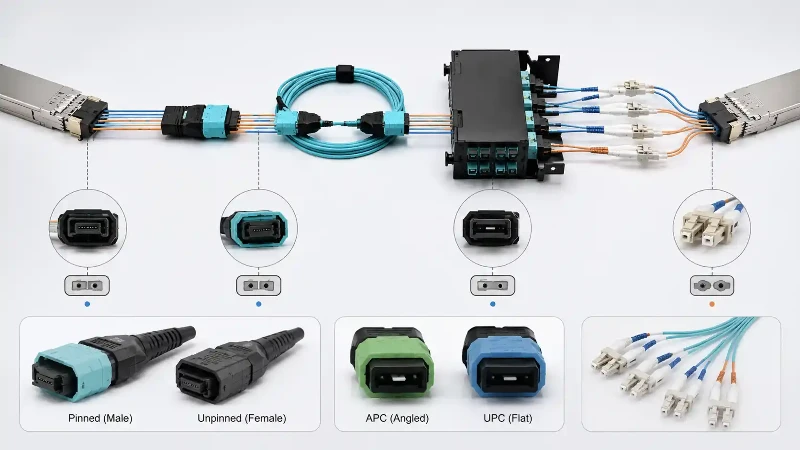

Polarlik oxirida eslatma emas, balki spetsifikatsiyadagi o'ziga xos chiziqqa loyiqdir.ANSI/TIA-568.3-Emassiv ulanishi bo'yicha qabul qiluvchilarga uzatgichlarni ulashda qo'llaniladigan o'tish usullarini tavsiflaydi. Agar magistral, kasseta va jumper har bir kishi tomonidan tanlangan bo'lsa, havola qorong'i bo'ladi va ulagich aybdor bo'ladi. Bizning umumiy fikrimizMPO/MTP qutblanish usullariuchta sxema bo'ylab yuradi.
MPO nima yaxshilanadi va qanday sharoitlarda
Zichlik.Bitta 24-tolali MPO taxminan bitta dupleks LC panel maydonini egallaydi. Raflar qatorida, bu boshqariladigan patch maydoni va hech kim tegishni istamaydigan maydon o'rtasidagi farq.
O'rnatish vaqti.Tejamkorlik konnektor shaklidan emas,-zavodning oldindan toʻxtatilishidan kelib chiqadi. Oldindan{2}}tugatilgan magistral-saytdagi birikish, biriktiruvchi laganda ishlari va har-tolali maydonning jilolanishini olib tashlaydi; Qolgan narsa marshrutlash, juftlashtirish, oxirgi yuzni tekshirish va qutblilikni tekshirish. Agar loyiha hali ham maydonni tugatishni yoki saytda kesilgan maxsus uzunlikni talab qilsa, bu afzalliklarning aksariyati yo'qoladi.
Yo'qotish samaradorligi.Qo'shish yo'qolishi toifa sifatida "MPO" emas, balki ma'lum bir sinov usuli bo'yicha ma'lum bir mahsulot darajasining xususiyatidir. Masalan, US Conec MTP samaradorligini asosan komponentlar darajasi, tugatish va jilo sifati bilan bog'laydi va yuzning oxirgi tozaligi - ularningulagichning ishlashi haqida tez-tez so'raladigan savollar. Har qanday yetkazib beruvchidan, shu jumladan bizdan odatiy va maksimal qiymatlar, sinov to'lqin uzunligi va foydalanilgan mos yozuvlar usulini so'rang.
Bo'sh joyni yangilang.Tezlik migratsiyasi orqali magistralni qayta ishlatish faqat original dizayn zaxira tolalarni qoldirgandagina haqiqiy bo'ladi, taglik-8 / tayanch-12 / baza-16 tuzilishi keyingi avlod optikasiga mos keladi, qutblilik bo'ylab ko'tarilishi mumkin va kanal hali ham o'z yo'qotish byudjetini yopadi. Bunday shartlar mavjud bo'lganda, siz kassetalar va jumperlarni almashtirasiz. Qaerda ular yo'q, siz qayta kabel. Ikkala natija ham umumiydir, shuning uchun kabel arxitekturasi tegishlima'lumotlar markaziga ulanish dizaynixarid qilishda emas, balki bosqichda.
Cheklovlar va joylashtirish xavfi
- Kontaminatsiya yomon miqyosda.Dupleks ulagichdagi dog' bitta kanalga tushadi; 24 tolali ferrulda u o'nlab pasayishi mumkin. Har bir juftlashdan oldin, ichidagi mezonlardan foydalangan holda tekshiring va tozalangIEC 61300-3-35. Bizning soha qo'llanmamizMPO oxirgi yuzining ifloslanishibir doirada muvaffaqiyatsizliklar qanday ko'rinishini ko'rsatadi.
- Elyaflar soni aralashmaydi.12-tolali va 16-tolali ulagichlar qatorning joylashishi va kalit holatida farqlanadi; ular bir-birini almashtirib bo'lmaydi va adapterlar ularni ekvivalent qilmaydi.
- Pin mos kelmasligi ishni to'xtatadi.Ikkita mahkamlangan yoki ikkita ochilmagan ulagichlar to'g'ri tekislanmaydi. Kanalning har bir elementi orqali jinsni kuzatib boring.
- Yo'qotishlar to'planadi.Magistral va ikkita kassetali kanalda to'g'ridan-to'g'ri jumperga qaraganda ko'proq juft juftliklar mavjud. Baho tanlashdan oldin ulanishlarni hisoblang va ularni byudjetga kiriting.
- Yuqori hisoblar avtomatik ravishda yaxshilanmaydi.24 tolali magistral 8 chiziqli optikani oziqlantiruvchi tolalarni bog'laydi va polaritni murakkablashtiradi. Hisobni interfeysga moslang.
-
Oddiy ilovalar
MDA, EDA va rack qatorlari orasidagi magistral va gorizontal magistral; QSFP-DD va OSFP modullariga parallel optik aloqalar; MPO{1}}to-LC uzilishi, bu erda dupleks portlar parallel magistraldan xizmat ko'rsatishi kerak, masalan, yig'ilishlarMPO 1: N uzilish kabeli birikmalari; patch panellari ichidagi modul kassetalari; va orqaga qaytishlarni sinab ko'ring.
Mobil fronthaul ba'zan umumiy MPO ilovasi sifatida ro'yxatga olinadi. MPO arxitektura parallel tolali va yig'ish joyida yuqori port zichligidan foydalanadigan frontalda paydo bo'ladi, deyish to'g'riroq. Yagona tolali, WDM yoki PON{2}}nuqtaga{2}}nuqtaga qurilgan fronthaul havolalari mutlaqo MPO ni o'z ichiga olmaydi, shuning uchun tarmoq yorlig'i bilan emas, balki arxitektura bo'yicha belgilang.
400G va 800G uchun qaysi MPO?
Ulagichni PMD ga, so'ngra modulga{0}}400GBASE-SR8 va 800G SR8 kabi chiziqli optikalarni 16-tolali MPOga toza tarzda moslang; 8 yoki 12 tolali ferrulda bo'lishidan qat'i nazar, 8 ta tolaga 4 qatorli optika xaritasi. DR4 va DR8 kabi yagona rejimli parallel interfeyslar APC oxirgi yuzlaridan foydalanadi.
MPO "100G dan 1,6T gacha qo'llab-quvvatlaydi" degan da'volar ushbu malakaga muhtoj: 200G, 400G, 800G va 1,6 Tb/s Ethernet PHY'lariIEEE P802.3dj ishchi guruhi, uning ishi e'lon qilingan spetsifikatsiyalar-belgilanganicha o'tirishdan ko'ra, ovoz berish bosqichidan o'tmoqda. Joylashtirilgan reallik, standartlashtirilgan{2}}va-yuk tashish va-ishlanish uch xil narsadir va siz ulanmoqchi bo'lgan maxsus qabul qiluvchi qurilmadan sotib olish qarori qabul qilinishi kerak.
TSS
MPO ulagichi MTP ulagichi bilan bir xilmi?
MTP - bu US Conec kompaniyasining savdo belgisiga ega,-tolerantroq MPO. Ikkalasi ham bir xil IEC interfeysiga mos keladi va bir-biri bilan birlashadi. Farqi muvofiqlik emas, balki ishlash darajasi.
MPO ulagichi nechta tolaga ega?
Odatda 8, 12, 16 yoki 24, 32, 48 va 72 mavjud. 144 kabi raqamlar odatda bir nechta MPO ulagichlari bilan tugatilgan magistral yig'ilishning umumiy tolalar sonini tavsiflaydi.
MPO konnektorlari bitta rejimmi-mi yoki multimodmi?
Ikkalasi ham. Yagona{1}}rejimli versiyalar odatda 8 graduslik burchakka ega APC; multimod versiyalari odatda tekis PC/UPC. Ular bir-birini almashtirib bo'lmaydi va ularni aralashtirish yuqori yo'qotish va yomon daromad yo'qotishiga olib keladi.
Qanday kiritish yo'qotilishini kutishim kerak?
Bu nav, tola turi, tolalar soni, jilo va tozaligiga bog'liq. Sanoatdagi kam{1}}yo'qotishli{2}}bir rejimli massiv komponentlari odatda har bir juft juftlik uchun maksimal 0,35 dB atrofida belgilanadi, lekin har qanday raqamni mahsulot sifatida ko'rib-va uning ortidagi sinov shartlarini so'rang.
MPO polaritesi nima va nima uchun havolalar shu sababli muvaffaqiyatsiz bo'ladi?
Qutblilik - bu har bir uzatuvchini eng uzoq{0}}qabul qiluvchiga ulangan holda ushlab turadigan xaritalash. TIA A, B va C o'tish usullarini belgilaydi. Magistral va kasetlarda aralashtirish usullari Tx ni Tx ga qarshi qo'yadi va havola hech qachon - eng keng tarqalgan birinchi- kunlik MPO xatosi bo'lib chiqmaydi.
MPO ni LC bilan bir xil tozalashim mumkinmi?
Yoʻq. Koʻp-tolali ferrullar massiv-maxsus tozalash vositalariga va massiv{3}}qobiliyatli tekshiruv doiralariga muhtoj va har bir juftlashdan oldin IEC 61300-3-35 mezonlariga muvofiq tekshirilishi kerak.
