Izolyatsiya va ko'ylagi qatlamlarini ekstruziya qilish jarayonida polimer devorini o'tkazgich yoki simi yadrosi atrofida ushlab turish ishlab chiqarish liniyasidagi eng muhim sifat vazifalaridan biridir. Devor markazdan- burilsa, bir tomoni ikkinchisiga qaraganda yupqaroq bo'ladi. Ushbu nozik tomon elektr ishlashi va mexanik himoya uchun zaif nuqtaga aylanadi, qalin tomoni esa ishlab chiqarilgan har bir metrda materialni isrof qiladi. Eksantriklikni tezda to'g'irlash va uni butun ish davomida bardoshlik ichida ushlab turish mahsulot sifatiga ham, narxiga ham bevosita ta'sir qiladi.
Ushbu qoʻllanmada ekstruziya ekssentrikligi nima ekanligini, nima uchun muhimligini, uni anʼanaviy matritsalarda qanday sozlashni va oʻrnatilgan{0}}markazlash va oʻz-oʻzidan markazlashtiruvchi asboblar qayerga mos kelishini tushuntiradi. Mavzu boʻyicha kengroq maʼlumot olishni istasangiz, biz ham uni oʻz maqolamizda koʻrib chiqamiz.optik tolali eksantriklikni sozlash bo'yicha qo'llanma.

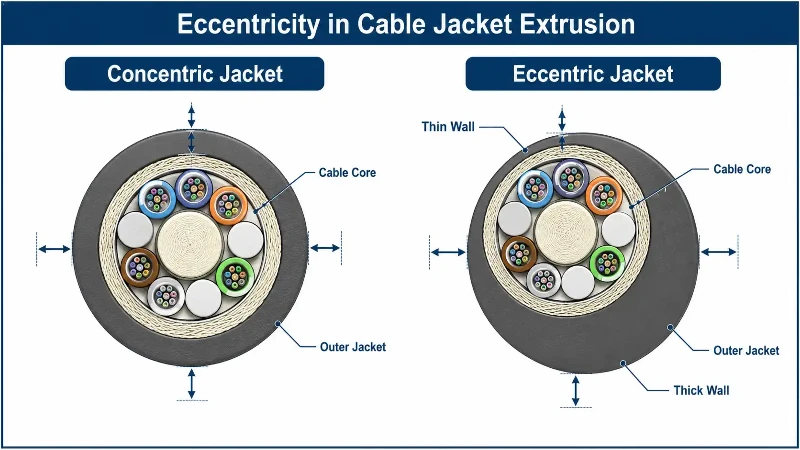

Kabel ekstruziyasida ekssentriklik nima?
Ekssentriklik - o'tkazgichning (yoki simi yadrosi) markazi va uning atrofidagi ekstrudirovka qilingan qatlamning markazi o'rtasidagi ofset. Mukammal konsentrik kabelda devor qalinligi butun aylana bo'ylab bir xil bo'ladi. Yadro matritsa ichida-o‘rtaga o‘tirsa, devorning bir tomoni yupqaroq, qarama-qarshi tomoni qalinroq bo‘ladi.
Eksantriklik odatda maksimal va minimal devor qalinligi o'rtasidagi farq yoki nominal devorga nisbatan foiz sifatida ifodalanadi. Sex maydonchasida operatorlar uni ekstrudirovka qilingan kabeldan halqa namunasini kesib, toza qilib kesib, devorni aylana bo'ylab bir necha nuqtada (odatda yuqori, pastki, chap va o'ng) o'lchash mikroskopi, profil projektori yoki qalinligi o'lchagich bilan o'lchash orqali tekshiradi. kabi xalqaro test usullariUmumiy o'lchamlarni va metall bo'lmagan devor qalinligini o'lchash uchun IEC 60811 seriyali-Natijalar operatorlar va laboratoriyalar o'rtasida taqqoslanadigan bo'lishi uchun ushbu o'lchovlar qanday amalga oshirilishi kerakligini tasvirlab bering.
Nima uchun eksantriklikni nazorat qilish muhim?
Yomon markazlashtirish nafaqat kosmetik muammodir. Bu samaradorlik, narx va mijozlarni qabul qilishda namoyon bo'ladigan oqibatlarga ega:
- Elektr va optik himoya.Devorning eng nozik nuqtasi haqiqiy himoya chegarasini o'rnatadi. O'rtacha darajada nozik o'lchagan kabel devor yupqa bo'lgan joyda hali ham muvaffaqiyatsiz bo'lishi mumkin.
- Mexanik chidamlilik.Yupqa ko'ylagi devori o'rnatish vaqtida va kabelning ishlash muddati davomida ishqalanish, maydalash va yorilishga ko'proq moyil bo'ladi.
- Materiallar narxi.Yupqa tomonni minimal darajadan yuqori ushlab turish uchun operatorlar ko'pincha o'rtacha devor qalinligini oshiradilar. Ushbu qo'shimcha polimer yugurishning butun uzunligi bo'ylab tarqaladi, shuning uchun kichik eksantriklik barqaror, davom etadigan materialning ortiqcha sarflanishiga aylanadi.
- Partiyaning mustahkamligi va qabul qilinishi.Devor qalinligi va uning o'zgarishi kirish tekshiruvida standart elementlardir. Tolerantlikdan chiqib ketadigan kabellar rad etilgan g'altaklarga va qayta ishlashga olib keladi.

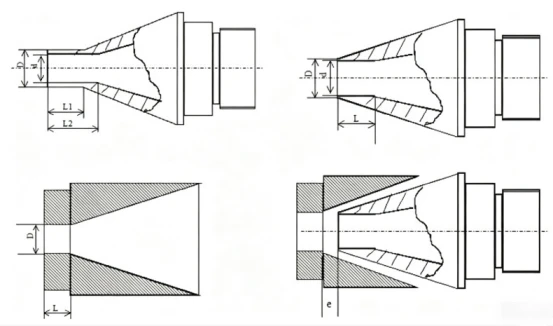

An'anaviy ekstruziya qoliplarida eksantriklikni qanday sozlash mumkin
An'anaviy matritsa alohida uchi (yadro trubkasi) va qolipdan foydalanadi, qolip boshi atrofida markazlashtiruvchi murvatlar bilan operatorga matritsani uchiga nisbatan siljitish imkonini beradi. Ushbu murvatlarni sozlash devorni konsentrik holatga qaytarishdir. Quyidagi usullar amalda qo'llaniladigan umumiy usullardir. Ko'pgina do'konlarda ular izolyatsiya qilingan holda emas, balki birlashtiriladi.
1. Vizual markazlashtirish (yuksiz)
Materialni berishdan oldin operator asbobni pastga qaraydi va matritsani sozlaydi, shunda uchi va matritsa orasidagi halqa bo'shlig'i butun yo'l bo'ylab ko'rinadi, so'ngra markazlashtiruvchi murvatlarni tortadi.
Qachon foydalanish kerak:har bir yugurishdan oldin birinchi, qo'pol o'rnatish bosqichi sifatida.
Cheklov:u faqat bo'sh asboblarni tekislaydi. Ishlab chiqarish boshlangandan so'ng, eritmaning aslida qanday oqishi hisobga olinmaydi, shuning uchun uni har doim yuk ostida tasdiqlash kerak.
2. Ekstruziya vaqtida markazlashtirish
Polimer to'liq erigan va oqayotganidan so'ng, operator material ishlayotganda markazlashtiruvchi murvatlarni sozlaydi, davriy halqa namunalarini oladi, aylana bo'ylab devor qalinligini tekshiradi va bir xil bo'lguncha sozlashni davom ettiradi. Chunki eritishning xatti-harakati ko'p jihatdan bog'liqekstruziya harorati va eritma oqimining barqarorligi, bu qadam faqat jarayon barqaror termal holatga kelgandan keyin amalga oshirilishi kerak.
Qachon foydalanish kerak:ko'pgina izolyatsiya va kurtkalar uchun-birlamchi nozik sozlash usuli.
Cheklov:sozlash va uning ta'sirini ko'rsatadigan namuna o'rtasida kechikish mavjud, shuning uchun sabr-toqat va kichik, qo'shimcha harakatlar talab etiladi.
3. Kabel yadrosi bilan markazlashtirish (-chiziqda markazlashtirish)
Kichik diametrli-kabellarga mos keladi. Yadro uchi orqali o'tkaziladi va tortish chizig'iga biriktiriladi, material oziqlanadi va eritma oqimi ekstruziyani barqarorlashtirgandan so'ng-o'chirish tezligi o'rnatiladi. Qisqa uzunlik bajariladi, tashqi diametr spetsifikatsiyaga muvofiq tekshiriladi, keyin chiziq to'xtatiladi va namuna olinadi. Devor bir xil bo'lguncha tsikl takrorlanadi.
Qachon foydalanish kerak:kichik{0}}diametrli mahsulot, bunda asosiy joylashuvning o'zi markazlashtirishga kuchli ta'sir qiladi.
Cheklov:agar yadro uchini qirib tashlasa yoki yon tomondagi kuchlanish ostida tortilsa, ekssentriklik hatto-yaxshi markazlashtirilgan asbobda ham qaytadi, shuning uchun yadro-yo‘l va taranglikni boshqarish murvatlar kabi muhim ahamiyatga ega.
4. Yengil-Yordamli markazlashtirish
Shaffof kurtkalar uchun ishlatiladi. Devor orqali yorug'lik yoritiladi, shunda operator qalin va ingichka joylarni to'g'ridan-to'g'ri ko'rishi va devor har tomondan bir tekis ko'ringuncha murvatlarni sozlashi mumkin.
Qachon foydalanish kerak:devorning ko'z bilan o'qilishi mumkin bo'lgan shaffof yoki shaffof birikmalar.
Cheklov:u qora PE yoki ko'plab past{0}}tutunli-galogen birikmalar kabi shaffof bo'lmagan materiallarda ishlamaydi va u o'lchangan namunalar o'rnini bosuvchi emas, balki ko'rgazmali yordamdir.
5. Tegish orqali markazlashtirish (tajriba-asoslangan)
Tajribali operator ekstrudirovka qilingan qatlamning devor qalinligini qo'lda his qiladigan va shunga mos ravishda matritsani silkitadigan empirik tekshirish.
Qachon foydalanish kerak:malakali operator qo'lida past{0}}tezlikdagi sinov paytida tezkor qo'shimcha xulosa sifatida.
Cheklov:Bu issiq asboblar va materiallar yaqinida ishlashni o'z ichiga oladi, shuning uchun u kuyish xavfini o'z ichiga oladi va liniyaning xavfsizlik tartib-qoidalariga rioya qilishi kerak. Bu faqat taxminiy ko'rsatma bo'lib, yugurish qabul qilinishidan oldin o'lchangan devor qalinligini tasdiqlash-o'rniga hech qachon almashtirilmasligi kerak.
Ushbu usullarning barchasida keng tarqalgan xatolik bitta namunadan keyin o'qishni ta'qib qilishdir. Eritma oqimi har bir sozlashdan keyin bir oz vaqt talab qiladi va bir vaqtning o'zida bir nechta murvatlarni siljitish qaysi o'zgarish nima qilganini aniqlashni qiyinlashtiradi. Har biridan keyin yangi namuna bilan kichik, bitta harakatlar sekinroq, lekin ancha ishonchli.
Ruxsat etilgan-markaz (bir-parcha) oʻlchamlari: sozlash vaqtini qisqartirish
Ruxsat etilgan{0}}markazli matritsada uchi va matritsa bir birlikka birlashtiriladi, ba'zan birlashgan qolip deb ataladi. Ikki yarmi bir-biriga nisbatan mahkamlanganligi sababli, sozlash uchun markazlashtiruvchi murvat yo'q. Odatda uchta birlashma usuli qo'llaniladi: payvandlangan, tishli va pinli.
Payvandlangan bo'g'in odatda uchtasining eng ishonchlisi hisoblanadi, chunki uzluksiz payvand uchi va qolipni bir-biriga konsentrik tarzda o'zgartira oladigan bo'shliqsiz va termal aylanish ostida bo'shashadigan tishli interfeyssiz o'rnatadi. Ruxsat etilgan{1}}markaziy matritsa shunday barqarorlikni ta'minlash uchun mo'ljallangan.
Moslash bosqichini yo'q qilish ikkita amaliy afzalliklarga ega. U markazlashtirish vaqtida anʼanaviy matritsadan chiqarib yuboriladigan sinov-va-xato materiallarini olib tashlaydi va matritsani almashtirish va sozlash vaqtini qisqartiradi, shuning uchun liniya maxsus kabellarni ishlab chiqarishga koʻproq vaqt sarflaydi. Savdo{5}}kontsentriklik asbob-uskunalar bosqichida o'rnatilgan, shuning uchun uni mashinada tuzatib bo'lmaydi. O'tkazgich yoki yadro uchining markazidan o'tishi uchun hali ham ehtiyot bo'lish kerak; yadro uchi devorini qirib tashlasa yoki yon yuk ostida kirsa, ko'ylagi hali ham eksantrik chiqishi mumkin.

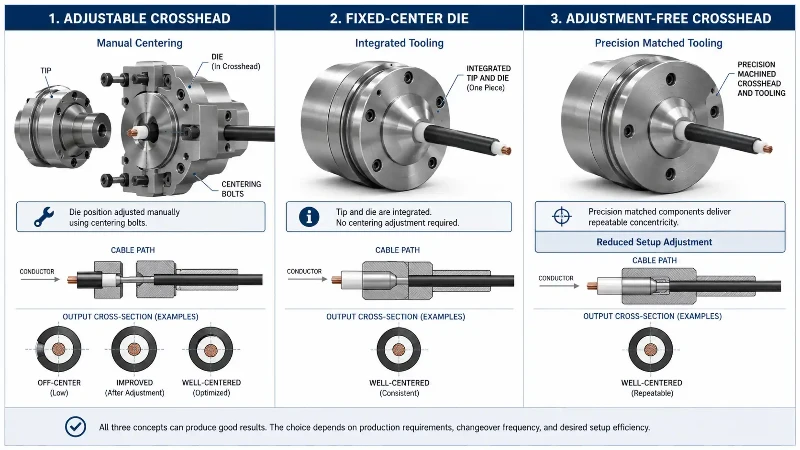

Ruxsat etilgan-Markaziy va oʻz-oʻzidan-markazlashtiruvchi xochlar: imtiyozlar va cheklovlar
Ruxsat etilgan-markaz (oʻz{1}}markazlash, sozlash-boʻsh) shpal ekstruziya boshi uchun xuddi shu printsipni qoʻllaydi: uchi va matritsa oʻrnatilgandan soʻng, ishlab chiqarish markazlash tartibisiz boshlanishi mumkin. Foyda tez, takrorlanadigan sozlash va g'altakdan g'altakgacha izchil konsentriklikdir.
Cheklov - bu narx va aniqlik. Konsentriklik butunlay shpal va asboblar qanchalik to'g'ri ishlov berilishi va mos kelishiga bog'liq bo'lganligi sababli, toleranslar qattiq va asboblar qimmatroq. Sozlanishi mumkin bo'lgan shpallar keng tarqalgan bo'lib qolmoqda, chunki ular asboblar narxini ko'proq kechiradi, lekin ular operatorni yuqorida tavsiflangan qo'lda markazlashtirish usullariga qaytaradi.
An'anaviy Die va Fixed-Center Die va Self-Centering Crosshead
| Aspekt | An'anaviy matritsa (alohida uchi va o'limi) | Ruxsat etilgan-markaz (bitta-parcha). | Oʻz-oʻzidan{0}}markazlangan xoch |
|---|---|---|---|
| Markazlash usuli | Qo'lda, markazlashtiruvchi murvatlar orqali | Asbobga o'rnatilgan; sozlash yo'q | Bosh va asboblar ichiga o'rnatilgan; sozlash yo'q |
| O'rnatish va o'zgartirish vaqti | Uzunroq; har bir yugurishda markazlashtirish tartibi kerak | Qisqa | Qisqa |
| O'rnatish vaqtida sinovdan o'tkazish/parchalash | Yuqori | Pastroq | Pastroq |
| Asboblar narxi | Pastroq | O'rtacha | Yuqori (qattiq aniqlik talab qilinadi) |
| Chiziqdagi moslashuvchanlik | Driftni toʻgʻrilash uchun-oʻrtasini qayta yoʻnaltirish mumkin | Ruxsat etilgan; mashinada sozlab bo'lmaydi | Ruxsat etilgan; mashinada sozlab bo'lmaydi |
| Eng mos keladi | Turli xil, qisqa yoki o'zgaruvchan mahsulot aralashmalari | Barqaror, takrorlangan spetsifikatsiyalar | Yuqori{0}}hajmli, bir xil turdagi takrorlanadigan ishlab chiqarish |
Qachon ishlab chiqaruvchilar avtomatik{0}}markazlash vositalaridan foydalanishi kerak?
Oʻz-oʻzidan{0}}markazlash va oʻzgarmas{1}}markazlash vositalari bir xil spetsifikatsiyalar qayta-qayta ishga tushirilganda oʻz samarasini beradi va sozlash vaqti va nobud boʻlgan xarajatlar ustunlik qiladi. Barqaror ko'ylagi yoki izolyatsiyalash xususiyatlarining-uzun va yuqori hajmli ishlab chiqarilishi tez, sozlanishi{4}}bepul o'rnatish va izchil konsentriklik eng qimmatli bo'lib, asbobning yuqori narxi yetarlicha uzunlik bo'ylab taqsimlanadi.
Mahsulot aralashmasi tez-tez o'zgarib turadigan, diametrlar va devor xususiyatlari o'zgarib turadigan yoki mashinaga{0}}qayta markazlashtirish moslashuvchanligi eng tez sozlashdan ko'ra foydaliroq bo'lgan joylarda an'anaviy sozlanishi matritsalar eng mos bo'lib qoladi. Ikkala yondashuv ham raqobatchilar emas, balki turli ishlab chiqarish modellari uchun asboblardir va ko'plab zavodlar ikkalasini ham ishlaydi.
Eksantriklik nazorati optik tolali kabel sifatini qanday yaxshilaydi
Optik tolali kabel xaridorlari uchun ekstruziya eksantrikligi faqat ishlab chiqarish detali emas. Bu ko'ylagi bir xilligiga, uzoq muddatli mexanik himoyaga-mahsulotga{3}} ta'sir qiladi, xuddi shu sifatlar kabelning o'rnatish va dalada yillar davomida omon qolishini belgilaydi. Yetkazib beruvchining qattiq konsentriklikni ushlab turish qobiliyati uning jarayonni boshqarishning bevosita ko'rsatkichidir.
O'zimizdaoptik tolali kabel ishlab chiqarishjarayonda ekssentriklik barqaror ekstruziya sharoitlari,-chiziqdagi tashqi-diametrni kuzatish va-chiziqdan tashqari{3}}devor{3}}qalinligini maqolani birinchi tasdiqlashda-va ishga tushirish vaqtida belgilangan tekshirish intervallarida halqa namunalarida o‘lchash kombinatsiyasi orqali boshqariladi. Ko'ylagi birikmalari markazlashtirish vaqtida boshqacha harakat qiladi; shaffof, qora PE va LSZH materiallari yorug'lik ostida va ko'z bilan har xil o'qiydi, bu bizning tanlovimizning sabablaridan biridir.pe, LSZH va PVX kabi qoplamali materiallarilovaga ham, markazlashtirishga ham mos keladi. Tayyor kabellar keyinchalik bir qismi sifatida o'lchovli va mexanik talablarga muvofiq tekshiriladioptik tolali kabel sinovi.
Tez-tez so'raladigan savollar
Kabel ko'ylagi eksantrik yoki yo'qligini qanday tekshirish mumkin?
Toza halqa namunasini kesib oling, so'ngra devor qalinligini aylana bo'ylab bir necha nuqtada o'lchang. Eng qalin va eng nozik nuqtalar orasidagi farq eksantriklikdir. Shaffof kurtkalar uchun devor orqali yorug'lik porlashi tez vizual o'qish imkonini beradi, ammo o'lchangan namuna qabul qilinganligini tasdiqlaydi.
Ekstruziya paytida eksantriklikka nima sabab bo'ladi?
Eng koʻp uchraydigan sabablar-markazdan chetlashtirilgan, matritsa atrofida eritmaning notekis oqishi va yon tomondagi taranglik yoki eskirgan uchi tufayli yadro uchining markazidan oʻtmasligi. Asbobning eskirishi va beqaror harorat ikkalasi ham oldindan markazlashtirilgan o'rnatish siljishiga olib kelishi mumkin.
Ruxsat etilgan{0}}markaz ekssentriklikni butunlay yo'q qiladimi?
U matritsani sozlash zaruratini yo'q qiladi, lekin u o'z-o'zidan konsentrik devorni kafolatlamaydi. Agar o'tkazgich yoki yadro uchidan o'tayotganda-o'rtadan tortilsa, devor notekis chiqib ketishi mumkin. Yadro-yo‘l va kuchlanish nazorati hali ham muhim.
Qaysi markazlashtirish usuli yaxshiroq?
Eng yaxshi yagona usul yo'q. Vizual markazlash asboblarni o'rnatadi, ekstruziya paytida markazlash yuk ostida nozik ishni bajaradi,-chiziqli yadro markazlash kichik diametrlarga mos keladi va yorug'lik yordamida{2}}shaffof kurtkalarga yordam beradi. Tegishli tekshiruvlar-faqat qo'shimcha yordamdir. Amalda ular bir-biriga qatlamlanadi va har bir yugurish o'lchangan namunalar bilan tasdiqlanadi.
Xulosa
Ekssentriklikni nazorat qilish - bu ekstrude qilingan devorni konsentrik holatda saqlashdan iborat bo'lib, hech bir tomoni xavfli darajada yupqa bo'lmasligi va hech qanday material tinchgina isrof qilinmasligi kerak. An'anaviy stendlar operatorlarga dastgohda markazlashtirishni to'g'rilash uchun moslashuvchanlikni beradi, sobit{1}}o'rta va o'z{2}}markazlash asboblari esa barqaror, yuqori hajmli-hajmlarda tez, takrorlanadigan sozlash va kamroq parchalanish uchun moslashuvchanlikni beradi. Ulardan birini tanlash ishlab chiqarish modeliga to'g'ri keladi va ulardan birini bardoshlik ichida ushlab turish intizomli o'lchov va barqaror jarayon sharoitlariga bog'liq.
